MDHB Мобильный Асфальтобетонный Завод
Асфальтобетонный завод серии MDHB — мобильный, непрерывного смешивания, подходит для небольших и средних проектов дорожного строительства, требующих частого перемещения.
- Модель: MDHB40 ~ MDHB240
- Производительность: 40 т / ч ~ 240 т / ч
- Особенности:
1. Барабанное смешивание, непрерывное производство；
2. Мобильный завод, быстро передвигающийся;
3. Компактная конструкция, легко устанавливается.
ISO、CE、EAC- 12-месячная гарантия
- Принимаются аккредитивы (L/C)
- Поддержка 24/7
Описание

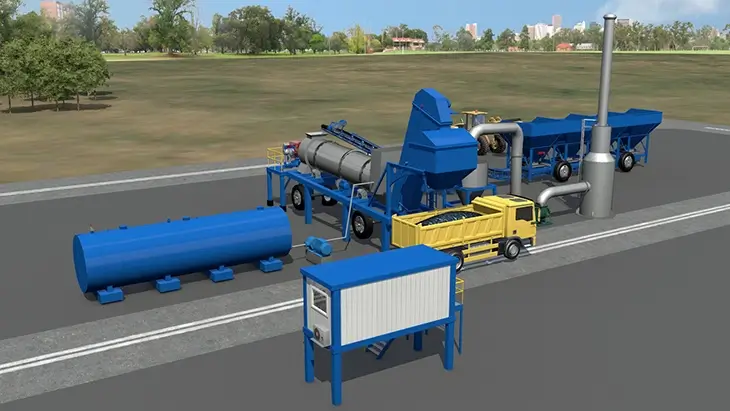

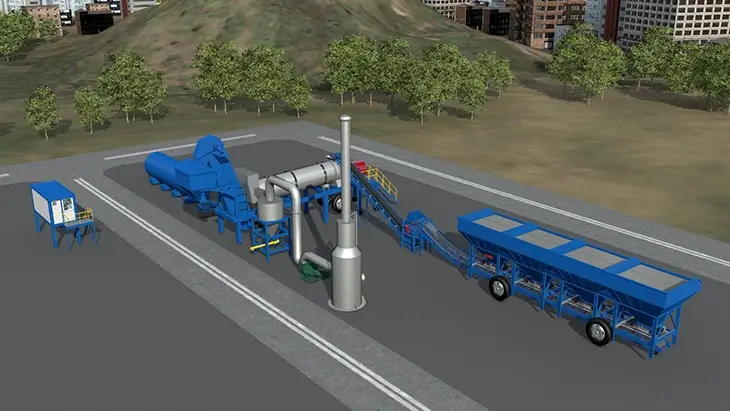

MDHB Мобильный барабанный асфальтобетонный завод оснащен системой подачи холодных минералов, горелкой, сушильным барабаном, системой смешивания, системой пылеулавливающего фильтра, системой подачи битума и системой электрического управления.
Барабанный асфальтобетонный завод может непрерывно производить асфальтовую смесь.
Горелка: нефтяная, газовая, угольная - на выбор.
Преимущества: мобильный, легкая установка, быстро перемещается.
Мощность: 40-100 т / ч.
Параметры
| Модель | Производительность | Точность Взвешивания | Установленная Мощность (кВт) | Расход Топлива (кг/тон) | ||
|---|---|---|---|---|---|---|
| Минерал | Бтум | Уголь | Дизелин | |||
| MDHB-40 | 40 | ±1.5% | ±1% | 75 | 10-13 | 5.5-7 |
| MDHB-60 | 60 | ±1.5% | ±1% | 128 | 10-13 | 5.5-7 |
| MDHB-80 | 80 | ±1.5% | ±1% | 165 | 10-13 | 5.5-7 |
| MDHB-100 | 100 | ±1.5% | ±1% | 200 | 10-13 | 5.5-7 |
| MDHB120 | 120 | ±1.5% | ±1% | 226 | 10-13 | 5.5-7 |
| MDHB160 | 160 | ±1.5% | ±1% | 286 | 10-13 | 5.5-7 |
| MDHB200 | 200 | ±1.5% | ±1% | 375 | 10-13 | 5.5-7 |
| MDHB240 | 240 | ±1.5% | ±1% | 420 | 10-13 | 5.5-7 |

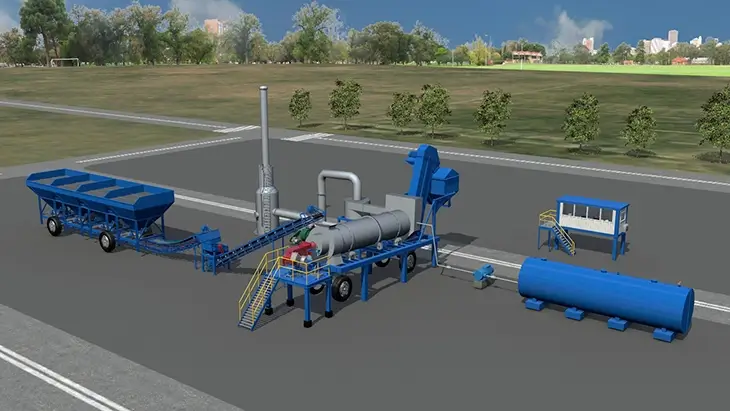

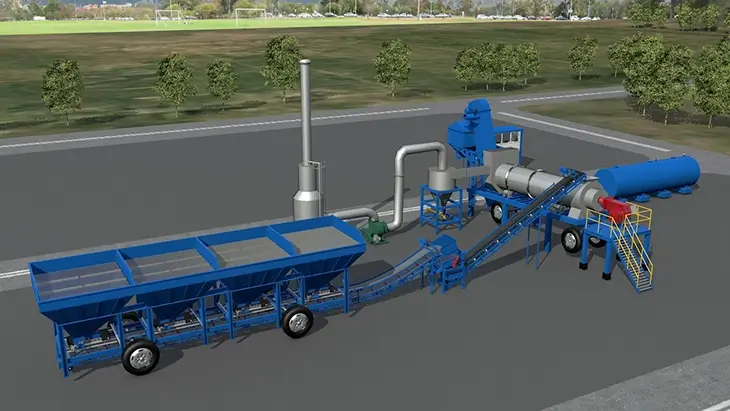

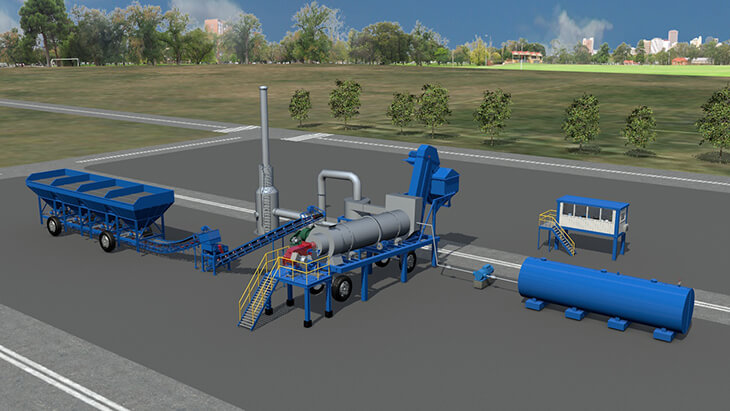

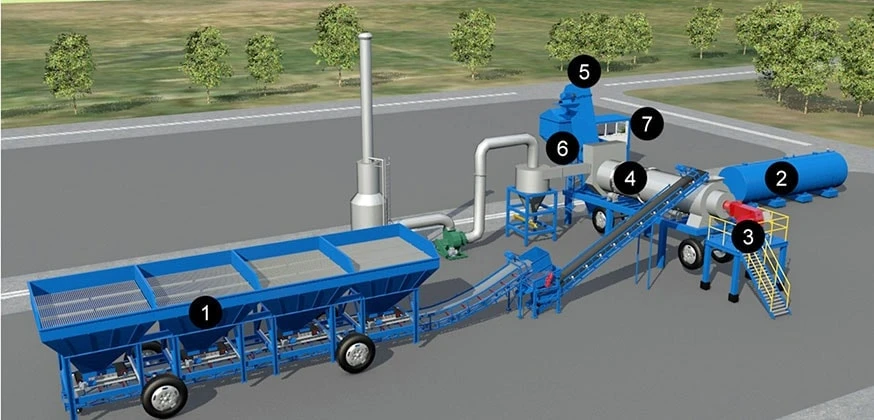

Основная структура асфальтобетонного завода непрерывного действия MDHB
- 1. Питатель холодного заполнителя
- 2. Цистерна для битума
- 3. Горелка
- 4. Сушильно-смесительный барабан
- 5. Силос для горячего асфальта
- 6. Водяной пылевой фильтр
- 7. Кабина управления
Подробные

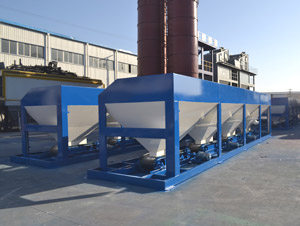

1. Система Подачи Минералов
Эта система может сделать минералы четырех различных размеров, которые соответствуют строительным требованиям; негабаритные зерна будут отделены от средних, размерные материалы будут переданы в сушильный барабан при помощи наклонного ленточного конвейера.

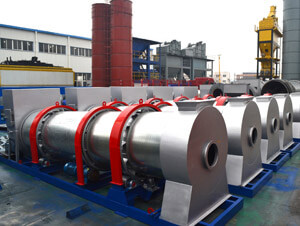

2. Основная Машина Смешивания
Основная машина смешивания производит сушку, нагрев и смешивание. Совокупные материалы формируют в зоне сушки неполной занавес материала с предварительным нагревом; полностью формируется в зоне нагрева занавес материала и производится быстрый нагрев; в зоне смешивания опрыскивают асфальт и смешивают с минералами.
3. Система подачи битума
Система подачи битума состоит из бака для битума, шестеренчатого насоса для битума, труб и трубки для распыления битума. Шестеренчатый насос приводится в действие двигателем с регулируемой скоростью и перекачивает битум из битумной цистерны в сушильный барабан для процесса смешивания.
4. Система сбора пыли
Система сбора пыли имеет два уровня сбора: циклонный пылевой фильтр и водяной пылесборник. Очищенный воздух поднимается вверх и выходит из дымохода, а пылевая грязь под действием силы тяжести оседает в осадочном бассейне.
5. Элеватор готовой продукции
Элеватор готовой продукции имеет приводное устройство, цепи, цепные колеса и бункер. Его основная функция - поднимать готовый продукт в бункер для хранения.
6. Бункер для готовой продукции
A finished product silo is used to temporarily store asphalt mix before loading into a truck. It mainly includes racks, storage, ladders, etc.

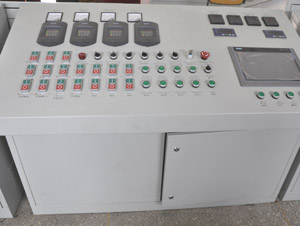

7. Система Управления
Кабина управления безопасная и надежная, имеет приятный внешний вид, применяется электрическое управление с помощью настольного стенда управления, что обеспечивает автономную работу; в стенде управления ручное устройство управления; кабина проста в эксплуатации.

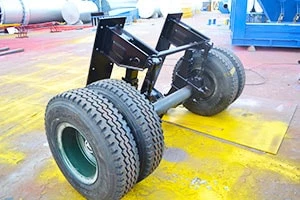

8. Мобильное шасси
К основным компонентам асфальтобетонного завода DHB можно добавить мобильное шасси и основание, что делает асфальтобетонную установку MDHB мобильной и простой в перемещении.
