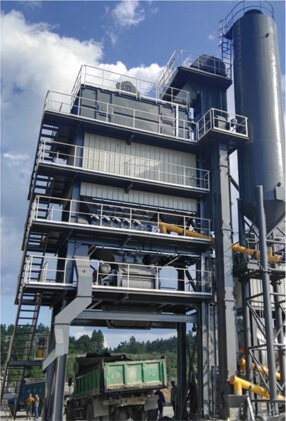

Усовершенствованный стационарный асфальтобетонный завод ALB

Усовершенствованные асфальтобетонные заводы серии ALB разработаны нашей компанией в сочетании с передовыми отечественными и зарубежными технологиями, которые могут использоваться для производства асфальтового гравия, асфальтобетона, асфальтового песка, модифицированной асфальтовой смеси и других материалов.

  • Модель: ALB700 ~ ALB5000
  • Производительность: 60 т / ч ~ 400 т / ч
  • Особенности: Периодическое смешивание, европейский стиль, европейский стандарт, экономичные, долговечные компоненты, энергосбережение
  • iconISO、CE、EAC
  • icon12-месячная гарантия
  • iconПринимаются аккредитивы (L/C)
  • iconПоддержка 24/7
Сделать Заказ

Параметры

Модель ALB700 ALB1000 ALB1200 ALB1500 ALB2000 ALB3000 ALB4000 ALB5000
Производительность (т/ч) 60 80 100 120 160 240 320 400
Смеситель (кг/миксер) 700 1000 1200 1500 2000 3000 4000 5000
Бункер для хранения инертных материалов(м³) 4×8 4×10 4×10 4×12 5×14 5×18 6×18 6×22
Сушильный барабан (мм) Ф1570
×6500
Ф1750
×7000
Ф1750
×7000
Ф1950
×8000
Ф2250
×9000
Ф2500
×12000
Ф3000
×13000
Ф3500
×14000
Вытяжной вентилятор (кВт) 30 55 75 75 110 160 220 300
Бункер для хранения горячих заполнителей (м³) 13 15 20 25 40 50 75 90
Бункер для взвешивания горячих заполнителей (кг) 800 1250 1500 1750 2250 3250 4500 5500
Бункер для взвешивания битума (кг) 150 200 200 300 300 450 600 800
Бункер для взвешивания наполнителя (кг) 150 200 200 300 300 450 600 800
Система нагрева термального масла От 100 000 до 1 300 000 ккал/ч
Бункер наполнителя (м³) By Agreement (Option)
Силос пыли (м³) By Agreement (Option)
Бак битума По договоренности (опция)

Структура асфальтобетонных заводов ALB

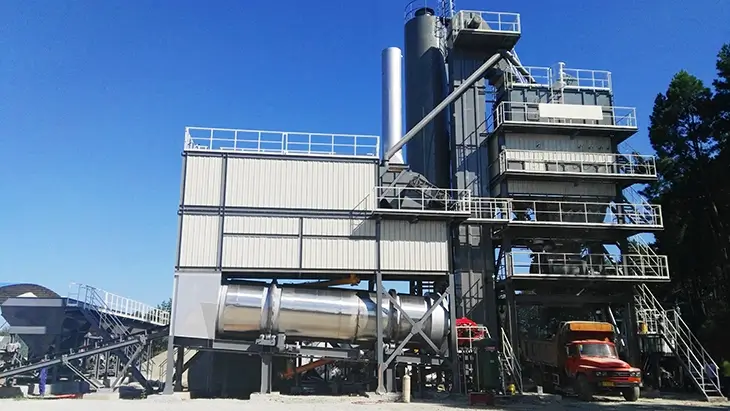

Усовершенствованный стационарный асфальтобетонный завод ALB

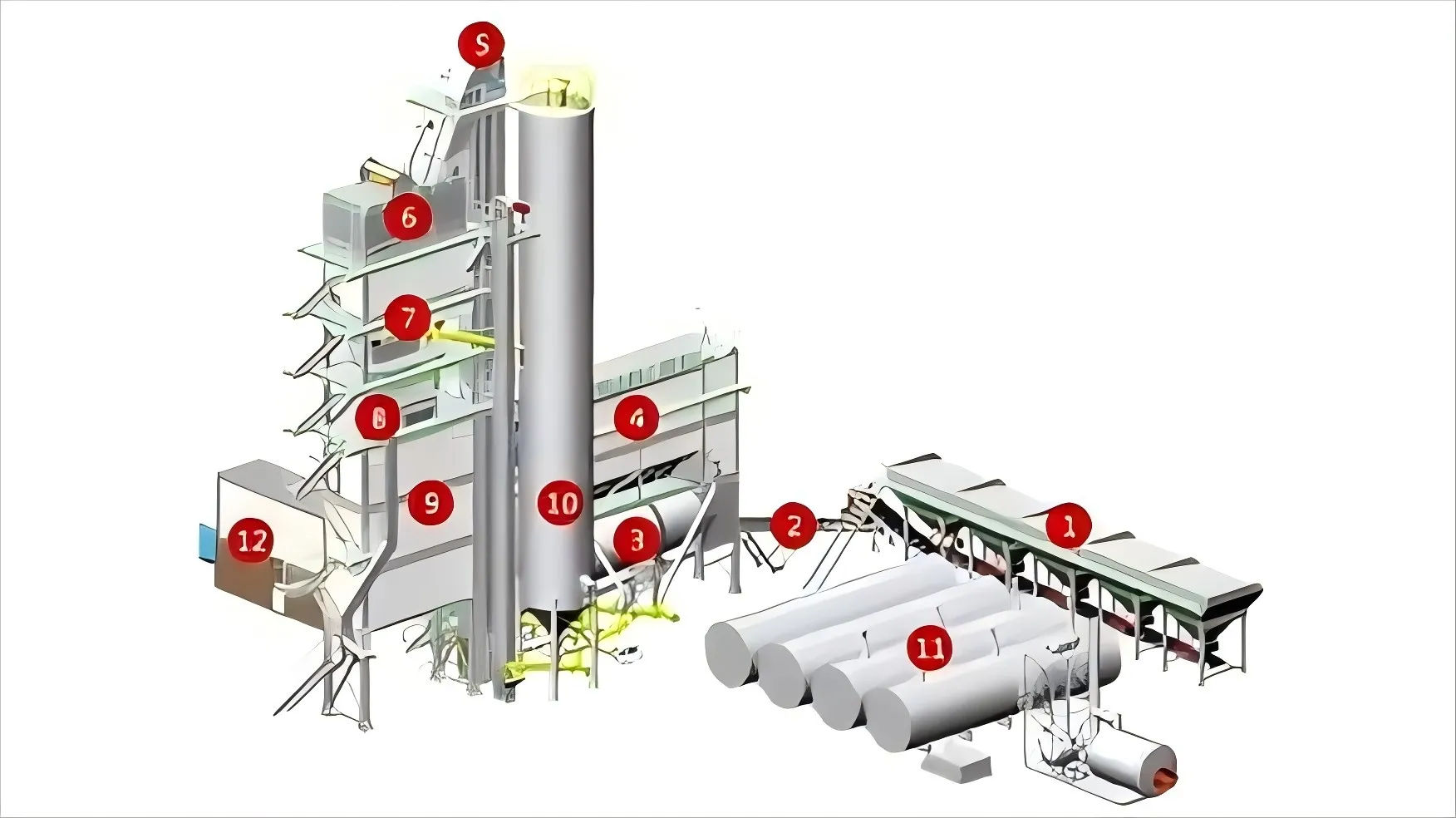

1.Система подачи холодного заполнителя; 2. Ленточный наклонный конвейер; 3. Система сушения (сушильный барабан + горелка); 4. Система пылеуловителя ; 5. Елеватор горячего заполнителя; 6. Вибросито; 7. Бункер горячего заполнителя; 8. Смеситель и система взвешивания; 9. Бункер горячего асфальта; 10. Система подачи наполнителя; 11. Система хранения и подачи битума; 12. Система управления и кабина оператора

Компоненты асфальтобетонного завода

Система Подачи Агрегата

1. Система Подачи Агрегата

① Модульная конструкция с подиумом и лестницей;
② Скорость подачи холодного заполнителя можно регулировать с помощью инвертора;
③ Ленточные конвейеры с защитными устройствами, включая несущий ролик аварийной остановки, несущий ролик антиреверса, боковой ремень;
④ Система автокомпенсации, сигнализатор нехватки заполнителя;
⑤ Каждый бункер для холодного заполнителя оснащен сетчатой сеткой для фильтрации негабаритного заполнителя;
⑥ Вибраторы устанавливаются на бункерах мелкого заполнителя.

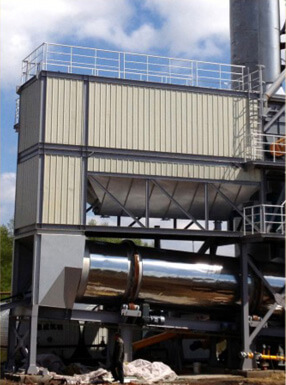

Сушильный барабан и Система пылеуловителя

2. Сушильный барабан и Система пылеуловителя

Сушильный барабан
① Эффективная система пылеуловителя , сушильный барабан, соединенный с рукавным фильтром, сокращает расстояние пылеуловителя, улучшает эффект пылеуловителя;
② Сушильный барабан изготовлен из износостойкого и термостойкого материала, прочного и долговечного;
③ Передающие устройства находятся в тесном контакте с сушильным барабаном;
④ Сушильный барабан имеет теплоизоляционный слой (толщина 50 мм, из минеральной ваты) и защитную крышку (изготовленную из нержавеющей стали);
⑤ Передаточные устройства включают двигатель с инвертором, виброустойчивое устройство и систему смазки;
⑥ Датчик температуры установлен на разгрузочном шибере сушильного барабана.
Система пылеуловителя
① Двухступенчатая система пылеуловителя : Циклонный фильтр ааи рукавный фильтр;
② Циклонный фильтр находится перед рукавным фильтром;
③ Рукавный фильтр использует мешки NOEMX и имеет теплоизоляционный слой (50 мм, минеральная вата);
④ Импульсный струйный пылеуловитель.

горелка для асфальтобетонных заводов Alb

3. Горелка

① Автоматическая горелка, мощная огневая мощь, низкий уровень шума, энергосбережение, простота в эксплуатации;
② Топливо: Топливо: дизельное топливо, уголь, мазут или природный газ (рекомендуется использовать легкодоступное топливо).

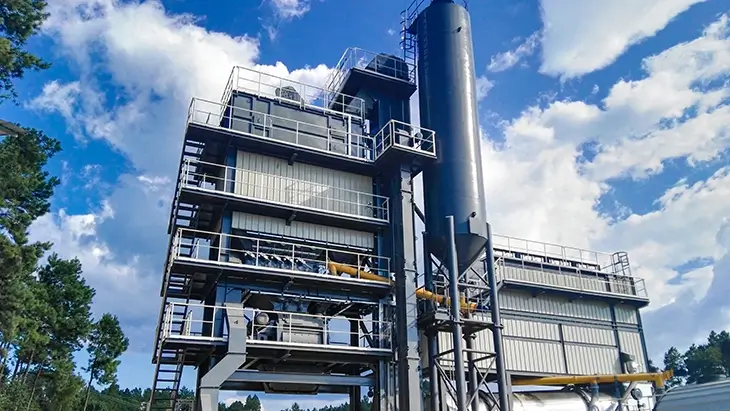

Смесительная башня асфальтобетонного завода ALB

4. Смесительная башня

Вибрирующий экран
① Вибросито с оптимизированной структурой, высокой эффективностью, низким энергопотреблением;
② Каждая виброплощадка состоит из двух половин, удобных для замены и обслуживания.
Система взвешивания
① Бункеры для горячих заполнителей оснащены индикатором уровня;
② Труба отвода лома и переливная труба установлены на смесительной башне;
③ Система взвешивания включает датчик взвешивания (тензодатчик), сигнал напрямую передается на управляющий компьютер; система взвешивания имеет функцию автоматической компенсации;
④ Тензодатчик:: FLINTEC из Германии.

Миксеры для асфальтобетонного завода ALB

5. Миксер

① Смесительные рычаги, лопатки и броня изготовлены из износостойкого материала;
② Двухвальный смеситель приводится в действие синхронными двигателями, трехмерным смешиванием и смешиванием внутри смесителя, улучшая производительность смешивания;
③ Подшипник: SKF из Швейцарии;
④ Подиум и лестница на смесительной башне из горячеоцинкованного материала.

Система Хранения и подачи Битума

6. Система Хранения и подачи Битума

① Термомасляный нагреватель: температура битума автоматически контролируется и регулируется;
② Датчик температуры и датчик уровня жидкости установлены;
③ Битумные баки со всеми необходимыми трубами, клапанами и насосами.

Система контроля

7. Система контроля

① контрольные структуры управления и контроль процесса (температура, давление, частота ит.д.);
② Режим управления: автоматический или ручной; Промышленный компьютер;
③ Язык: английский, китайский; Вы можете переключать языки в любое время;
④ Электроника: СИМЕНС.
