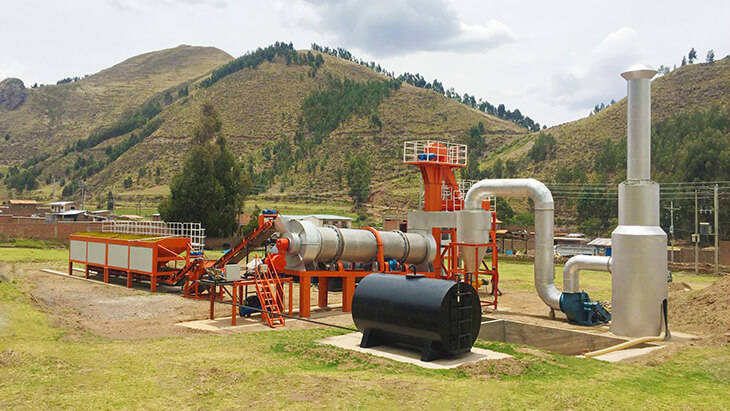

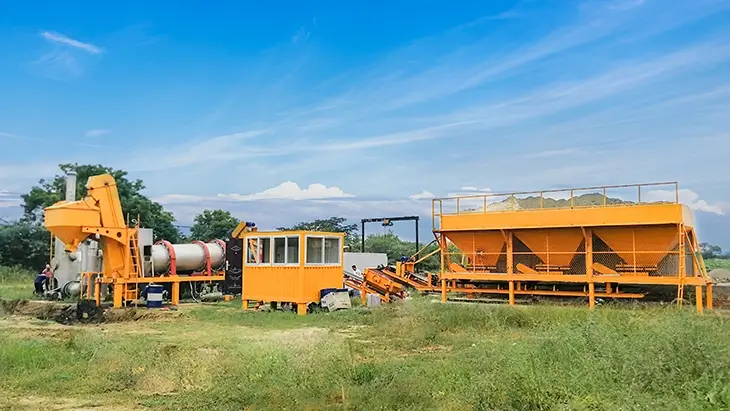

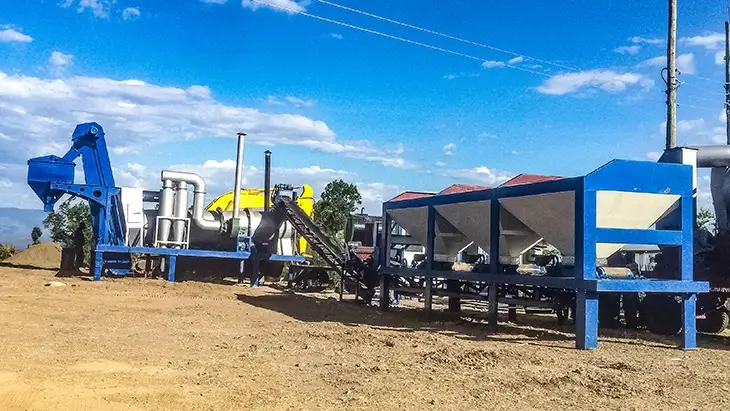

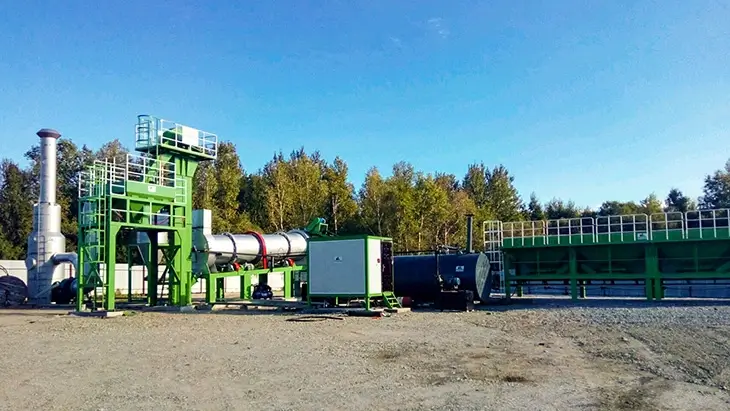

Барабанный Асфальтный Завод DHB
DHB Мобильный барабанный асфальтобетонный завод оснащен системой подачи холодных минералов, горелкой, сушильным барабаном, системой смешивания, системой пылеулавливающего фильтра, системой подачи битума и системой электрического управления. Барабанный асфальтобетонный завод может непрерывно производить асфальтовую смесь. Горелка: нефтяная, газовая, угольная - на выбор.
- Модель: DHB40 ~ DHB240
- Производительность: 40 т / ч ~ 240 т / ч
- Особенности: Непрерывное производство, барабанное смешивание; компактная конструкция, низкие первоначальные инвестиции.
ISO、CE、EAC- 12-месячная гарантия
- Принимаются аккредитивы (L/C)
- Поддержка 24/7
Краткое введение
Серия DHB - это асфальтосмесительный завод непрерывного действия, подходящий для малых и средних проектов дорожного строительства. Он имеет следующие преимущества:
1. Интегрированная структура, меньшая занимаемая площадь, может быть размещена в узком или ограниченном пространстве;
2. Компактная структура, удобная для транспортировки и перемещения;
3. Холодный питатель заполнителя с датчиками нагрузки и двигателем с переменной частотой; подача заполнителя точно контролируется;
4. Сушильный барабан имеет функции нагрева, сушки и смешивания, высокий коэффициент энергоэффективности; оптимизированная внутренняя структура и внешняя теплоизоляционная оболочка, быстрая скорость нагрева и меньшие потери тепла;
5. Низкие первоначальные инвестиции и высокая экономическая эффективность.
Параметры
| Модель | Производительность | Точность Взвешивания | Установленная Мощность (кВт) | Расход Топлива (кг/тон) | ||
|---|---|---|---|---|---|---|
| Минерал | Бтум | Уголь | Дизелин | |||
| DHB40 | 40 | ±1.5% | ±1% | 75 | 10-13 | 5.5-7 |
| DHB60 | 60 | ±1.5% | ±1% | 128 | 10-13 | 5.5-7 |
| DHB80 | 80 | ±1.5% | ±1% | 165 | 10-13 | 5.5-7 |
| DHB100 | 100 | ±1.5% | ±1% | 200 | 10-13 | 5.5-7 |
| DHB120 | 120 | ±1.5% | ±1% | 226 | 10-13 | 5.5-7 |
| DHB160 | 160 | ±1.5% | ±1% | 286 | 10-13 | 5.5-7 |
| DHB200 | 200 | ±1.5% | ±1% | 375 | 10-13 | 5.5-7 |
| DHB240 | 240 | ±1.5% | ±1% | 420 | 10-13 | 5.5-7 |

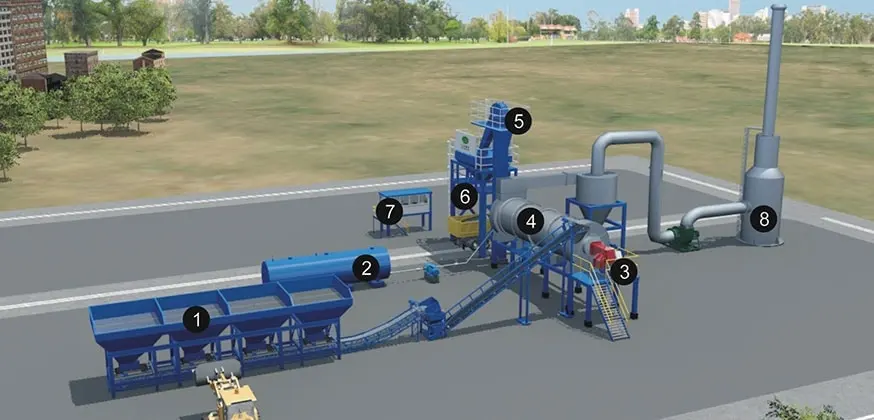

Основная структура асфальтобетонного завода непрерывного действия DHB
- 1. Питатель холодного заполнителя
- 2. Цистерна для битума
- 3. Горелка
- 4. Сушильно-смесительный барабан
- 5. Элеватор для горячего асфальта
- 6. Силос для горячего асфальта
- 7. Кабина управления
- 8. Водяной пылевой фильтр
Подробные

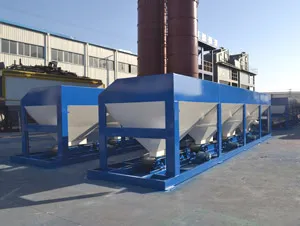

1. Система Подачи Минералов
Эта система может сделать минералы четырех различных размеров, которые соответствуют строительным требованиям; негабаритные зерна будут отделены от средних, размерные материалы будут переданы в сушильный барабан при помощи наклонного ленточного конвейера.

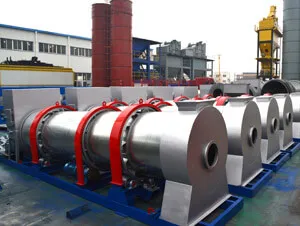

2. Основная Машина Смешивания
Основная машина смешивания производит сушку, нагрев и смешивание. Совокупные материалы формируют в зоне сушки неполной занавес материала с предварительным нагревом; полностью формируется в зоне нагрева занавес материала и производится быстрый нагрев; в зоне смешивания опрыскивают асфальт и смешивают с минералами.

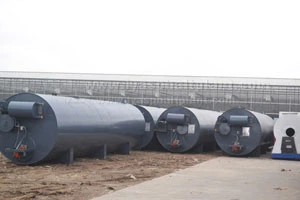

3. Система подачи битума
Система подачи битума состоит из бака для битума, шестеренчатого насоса для битума, труб и трубки для распыления битума. Шестеренчатый насос приводится в действие двигателем с регулируемой скоростью и перекачивает битум из битумной цистерны в сушильный барабан для процесса смешивания.

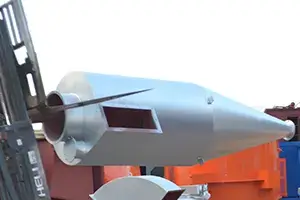

4. Система сбора пыли
Система сбора пыли имеет два уровня сбора: циклонный пылевой фильтр и водяной пылесборник. Очищенный воздух поднимается вверх и выходит из дымохода, а пылевая грязь под действием силы тяжести оседает в осадочном бассейне.

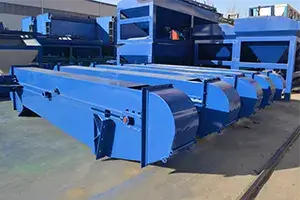

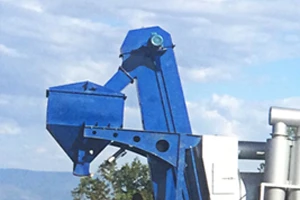

5. Элеватор готовой продукции
Элеватор готовой продукции имеет приводное устройство, цепи, цепные колеса и бункер. Его основная функция - поднимать готовый продукт в бункер для хранения.
6. Бункер для готовой продукции
A finished product silo is used to temporarily store asphalt mix before loading into a truck. It mainly includes racks, storage, ladders, etc.

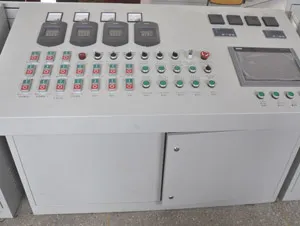

7. Система Управления
Кабина управления безопасная и надежная, имеет приятный внешний вид, применяется электрическое управление с помощью настольного стенда управления, что обеспечивает автономную работу; в стенде управления ручное устройство управления; кабина проста в эксплуатации.
