asphalt batch mixing plant JNW series



JNW Экономный Асфальтный Завод

  • Модель: JNW180 ~ JNW340
  • Производительность: 180 т / ч ~ 340 т / ч
  • Описание Параметры Подробные Конструкция продукции

    Сделать Заказ

    Описание

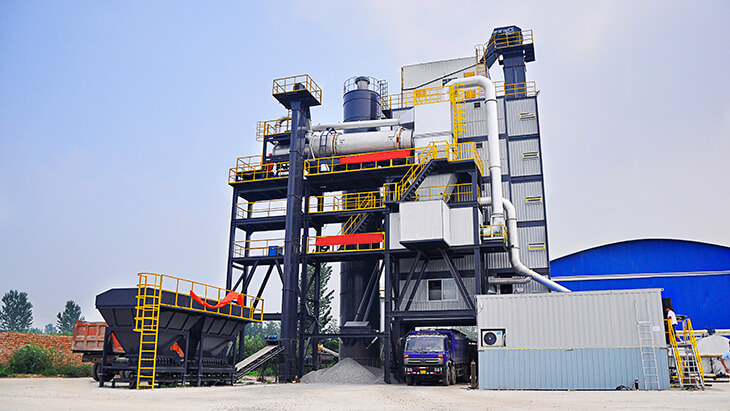

    JNW Экономный Асфальтный Завод является новым узлом принудительного действия, выпущенный ООО Наньянской компанией по производству дорожно-строительных машин «Ляоюань» во второй половине 2016 г. Для завода используется ряд независимо разработанных запатентованных техник, поэтому данный завод достигает значительных прорывов в области точности взвешивания, производственной мощности, экономии топлива и материалов и устранения загрязнений. Производительность составляет 180-340t/h, подходит для проекта строительства дорог, которые имеют очень высокие требования к качеству готового асфальта, энергосбережению и охране окружающей среды.
    Параметры
    Модель Производительность Ёмкость Смесителя Расход топлива Точность взвешивания
    JNW180 180 т / ч 2000кг 6~6.5 кг/тон Минерал:0.5%
    Заполнитель: 0.25%
    Битум: 0.25%
    JNW220 220 т / ч 2500кг 6~6.5 кг/тон
    JNW260 260 т / ч 3000кг 6~6.5 кг/тон
    JNW340 340 т / ч 4000кг 6~6.5 кг/тон
    Основные особенности

    1. Патентная структура, весь производственный процесс полностью закрыт; сортировочное ведро, ленточный конвейер, загрузочная комната и башенный миксер закрыты в целом, выброс пыли очень маленький; такая структура обеспечивает большую безопасность и чистоту;
    2. Асфальтовый бак оснащен поглотителем из активированного древесного угля для поглощения асфальтового дыма; между загрузочными помещениями установлена система сбора и рециркуляции, сгорания асфальтового дыма; устранены выбросы асфальтного дыма и прочих токсичных газов;
    3. Интеллектуальный контроль подачи холодного минерала и хранения горячего минерала; бункеры горячего минерала не зависят друг от друга, без перелива в процессе производства и без остатка в конце производства; устраняется растрата минерала и топлива;
    4. Благодаря запатентованной технологии взвешивания «малый поток + взвешивание по скорости материалов», точность динамического взвешивания и точность статического взвешивания значительно улучшены. Точность динамического взвешивания: для минерала и заполнителя <1%, для асфальта <0.8%, точность статического взвешивания: для минерала ±0.5%, для заполнителя и асфальта ±0.25%;
    5. Многоступенчатая система пылеуловителя, оснащенная 1 гравитационным пылесборником и 2 рукавными фильтрами, улучшает эффективность удаления пыли;
    6. Время смешивания партии сокращается до 40s, эффективность целого асфальтобетонного завода выше, а по сравнению с принудительным асфальтобетонным заводом такой же модели производительность увеличивается на 15%.

    Подробные

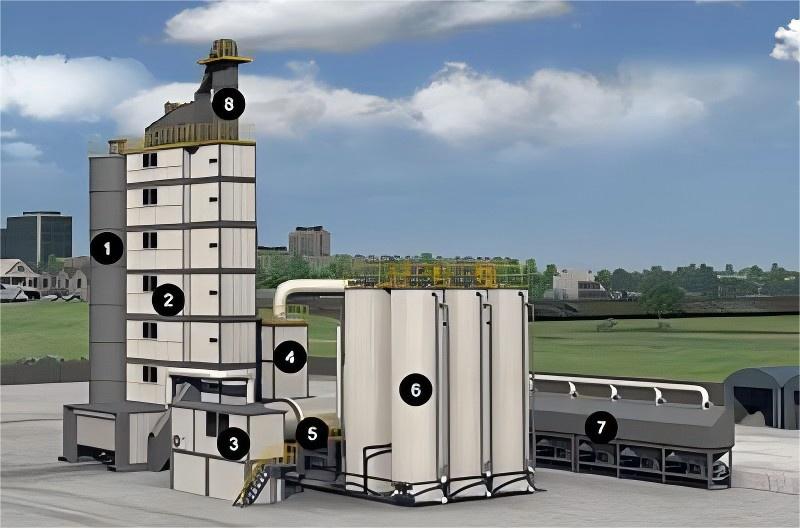

    JNW 3D structure

    1. Бункер порошков

    С автоматическим устройством разрыва дуги для обеспечения непрерывной подачи.

    2. Башенный Миксер

    Вибрационный грохот имеет 5 грохотов, грохочение более тонкое; бункеры горячих материалов с разной крупностью независимы друг от друга, состав смеси более тонкий; измерение с применением техники "малый поток + взвешивание по скорости материалов" более тонкое.

    3.Пункт управления

    Электрический элемент SIEMENS, система PLC из компании OMRON, конвертер EMERSON, датчик Mettler-Tolerdo; полное современное канцелярское оборудование.

    4.Рукавный фильтр

    Импульсное пылеудаление, рукавный коллектор из материала Nomex.

    5.Сушильный Барабан

    Центральная смазочная система, автоматическое смазывание.

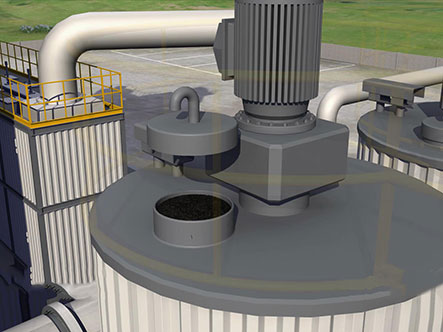

    6.Бак асфальта

    Теплопроводное масло/электронагрев, с поглотителем из активированного древесного угля для поглощения асфальтного дыма.

    7.Ковш гранулометрии холодных заполнителей

    Закрытая структура с пылеулавливающим колпаком.

    8.Элеватор горячих заполнителей

    Ковшовый элеватор с пластинчатой цепью.


    Главные части

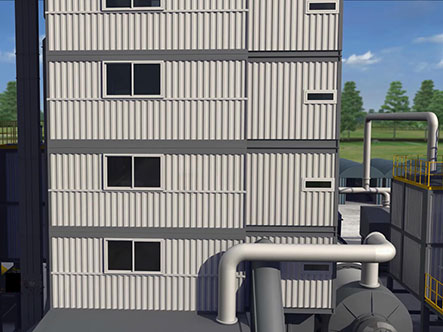

    Закрытый башенный миксер

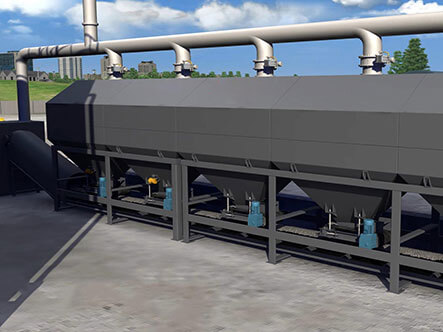

    Закрытая система подачи холодных заполнителей

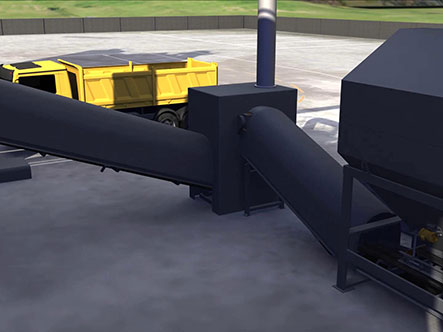

    Закрытый ленточный конвейер

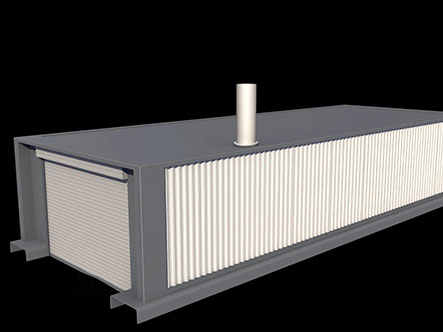

    Полностью закрытое погрузочное помещение

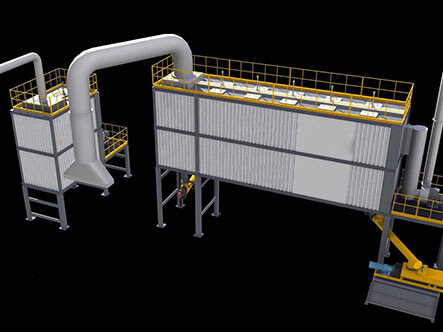

    Система пылеулавливающего фильтра: 1 циклонный пылесборник и 2 рукавных фильтра


    Поглотитель из активированного древесного угля, поглощает асфальтный дым
