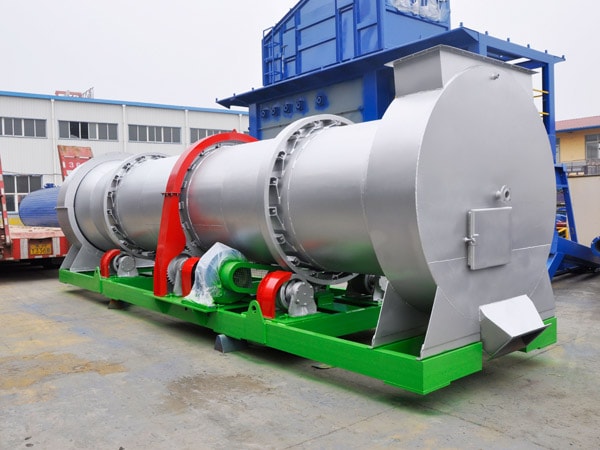

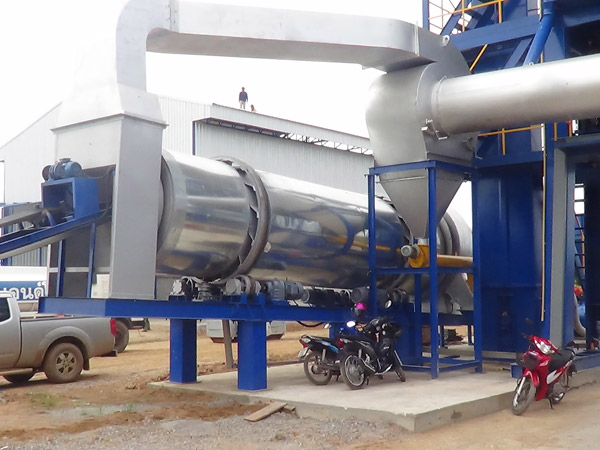

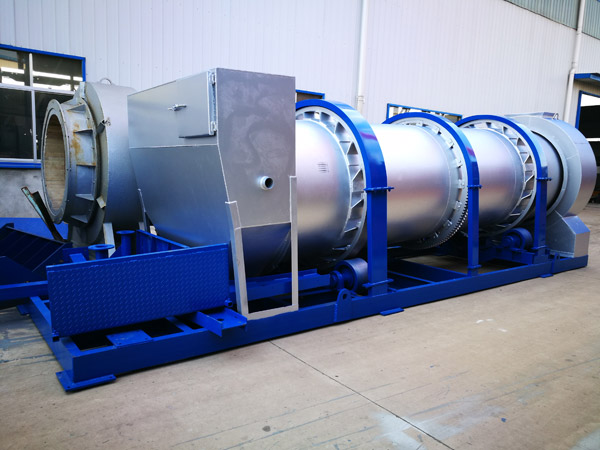

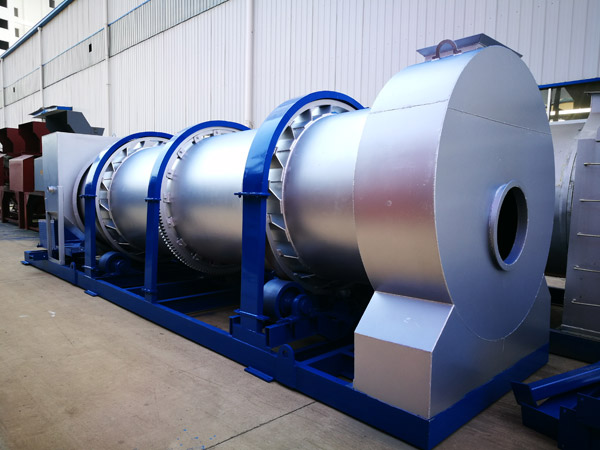

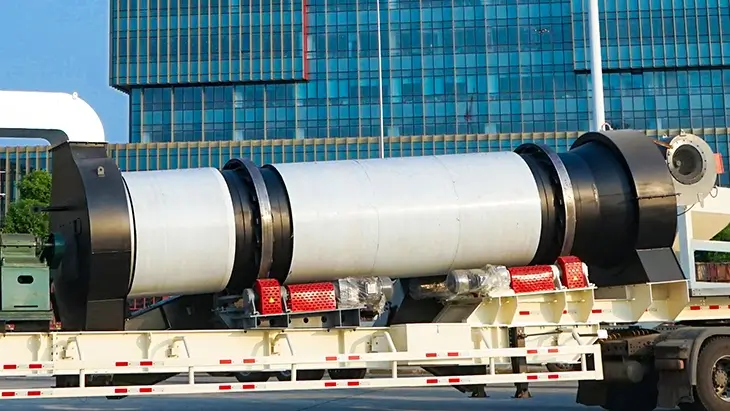

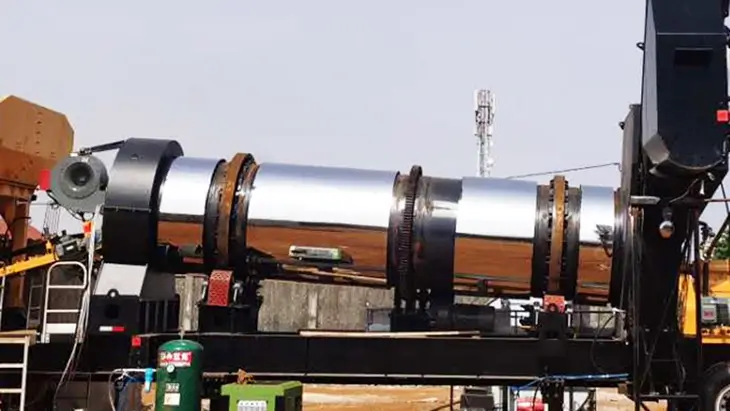

Сушильный барабан принимает фрикционный привод, привод содержит: двигатель →редуктор типа маятникового рычага→ приводной ролик → большое прокатное кольцо сушильного барабана.

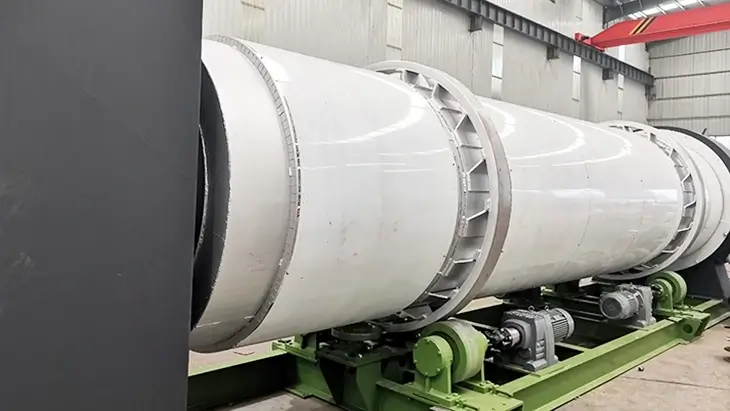

Опорная рама барабана сварена из H-стали, закреплена опорными стойками при помощи винтов и образует наклон. На раме четыре набора роликовых подшипников. С двух боков впускного отверстия прокатного кольца сушильного барабана установлены 2 набора сбалансированного колеса, ограничивающие осевое перемещение барабана.
Сушильный барабан сварен из листовой стали. Холодные минералы поступают в предназначенные лопасти после кормления в сушильном барабане. Холодные минералы падают, как занавес, который хорош для отопления. В зоне кадра он принимает специально разработанные лопасти, которые не убедитесь в отсутствии материальной занавес в зоне кадра, и убедитесь, что рама достаточно горение. Есть также защитный слой между рамой и стенкой барабана, который должен уменьшить потери тепла.
На разгрузочном конце сушильного барабана есть установка измерительного прибора температуры с термопарой, которая согласована с системой управления для контроля температуры выходных материалов.
Модель | HG500 | HG800 | HG1000 | HG1200 | HG1500 | HG2000 | HG2500 | HG3000 |
Диаметр барабана | 1200 мм | 1200 мм | 1600 мм | 1600 мм | 1800 мм | 2200 мм | 2200 мм | 2800 мм |
Длина барабана | 5500 мм | 6300 мм | 6800 мм | 7800 мм | 8000 мм | 8500 мм | 9000 мм | 9000 мм |
Наклон | 4.5° | 4.5° | 4.5° | 4.5° | 4.5° | 4.5° | 4.5° | 4.5° |
Мощность приводного двигателя | 11kW | 4*5.5кВт | 4*7.5кВт | 4*7.5кВт | 4*11кВт | 4*15кВт | 4*15кВт | 4*22кВт |
Максимальная производительность | 50 т / ч | 70 т / ч | 90 т / ч | 120 т / ч | 130 т / ч | 200 т / ч | 220 т / ч | 260 т / ч |
