Плавление Битума - это установка, специально используемая для нагрева и расплавления твердого битума, упакованного в мешки или бочки, за счет циркуляции и передачи тепла термомасла. Расплавленный битум может быть использован на асфальтобетонных заводах для производства асфальтобетонных смесей, а также в других промышленных целях. Оборудование для плавки битума в мешках довольно распространено в России из-за более холодной погоды. В более низких широтах преобладают барабанные битумоплавители.
Состав Битумоплавильной Установки
Битумоплавильная установка в мешках можно разделить на четыре части: плавильную камеру, подъемный блок, термомасляный котел и трубопроводы.
1. Плавильная Камера
Плавильная камера состоит из 3 или 5 входных люков и нагревательной камеры и принимает конструкцию, установленную на полозьях, что удобно для транспортировки и перемещения. Под разгрузочным отверстием расположена теплопроводная труба, а в нагревательной камере имеется теплопроводная труба высокой температуры для быстрого нагрева битума.
2. Подъемный Блок
Подъемный блок в основном состоит из подъемной опоры и электрического подъемника. Он принимает собранную структуру и полностью соединен болтами для удобства транспортировки.
3. Термомасляный Котел
Термальное масло нагревается термомасляным котлом и затем циркулирует в плавильной камере, передавая тепло для плавления твердого битума.
4. Трубопроводы
Бесшовные трубопроводы транспортируют термальное масло от нагревателя к нагревательному блоку.
Рабочий Процесс Установки для Плавки Битума
- Включите термомасляный котел
- Транспортируйте упакованный битум непосредственно под подъемное оборудование
- Вручную снимите пакет с мешка и используйте специальные зажимы для зажима блокообразного битума
- Активируйте электрическую лебедку для подъема, а затем переместите битум сбоку в верхнюю часть любого загрузочного люка
- Откройте люк, положите блоки в плавильную камеру
- Твердый битум разделяется теплом на несколько небольших блоков и падает в нагревательную камеру
- Высокотемпературная труба термального масла в нем плавит небольшие блоки в жидкий битум
- Перекачайте жидкий битум в накопитель для использования
Предосторожности Битуминоплавильной Установки
- Заложите фундамент в строгом соответствии с чертежом.
- Сначала осмотрите битумоплавильную машину перед первым использованием, включая трубы, клапаны и т.д.
- Поддерживайте чистоту нагревательного желоба и убедитесь, что выпускная трубка гладкая.
- Чистите и красьте поверхность каждый год, а также периодически поддерживайте работоспособность котел и компонентов.
- Часто наблюдайте за тепловой выхлопной трубой, обрабатываются при обнаружении утечек или аналогичных обстоятельств.

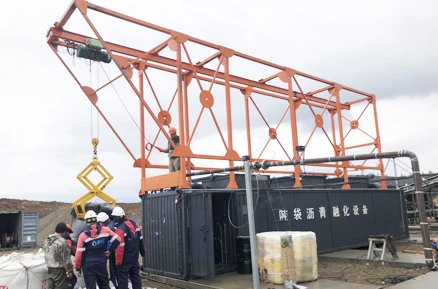

Наконец, сфотографировавшись в россии, давайте взглянем на реальную работу плавления битума с 3-мя люками.
Входный люк | 3 | |||||||||
Грузоподъемность | Максимальная грузоподъемность 2T | |||||||||
Высота Подъема | 3М | |||||||||
Расход Битумного Насоса | ≈24м³/ч | |||||||||
плавильная мощность | ≧6т / ч | |||||||||
Размер подъемного блока | 12 * 2.2 * 4М | Размер нагревательной камеры | 9.1 * 2 * 2M | |||||||
Теплоизоляция | 50 мм Изоляционный слой из минеральной ваты плюс пластина |
