Trituradora de Impacto Móvil

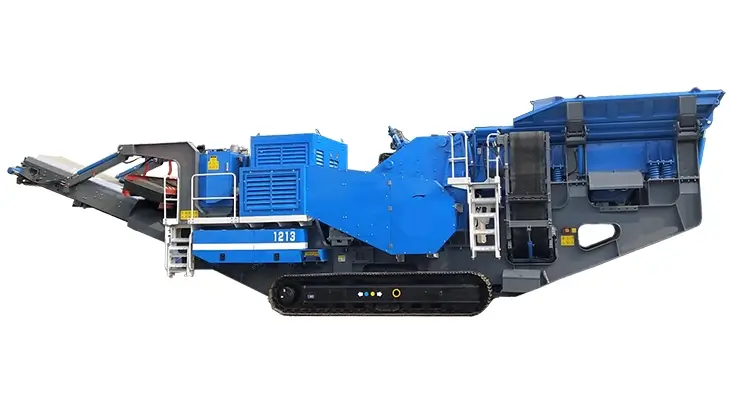

La trituradora de impacto móvil sobre orugas AMI-1213 utiliza la energía del impacto para triturar los materiales. El ángulo de la placa de impacto se puede ajustar para garantizar que los agregados estén en un ángulo adecuado cuando impactan repetidamente entre la placa de impacto y el rotor, lo que puede mejorar de manera efectiva la eficiencia de trituración. Mientras tanto, está equipada con un puerto de alimentación de red externo para un uso dual flexible. La planta también reduce de manera efectiva los costos operativos y mejora la competitividad comercial de los usuarios.
- Modelo: AMI1213 ~ AMI1213A
- Capacidad del producto: 150t/h ~ 250t/h
- Reflejos: 1. Diseño modular; 2. Control inteligente; 3. Alta movilidad y rentabilidad
ISO、CE、EAC- Garantía de 12 meses
- Carta de crédito aceptada
- Respuesta 7*24H
Breve Introducción
La planta trituradora de impacto móvil de la serie AMI se caracteriza por su estructura robusta, alta resistencia a la fatiga y excelente resistencia al impacto. Es adecuada para su uso en la trituración secundaria de piedra natural blanda y medianamente dura y desechos de construcción.
La planta trituradora de impacto móvil sobre orugas de la serie AMI aplica la trituradora de impacto líder en el mundo en la actualidad. La estructura general, los materiales seleccionados, el proceso de fabricación, los métodos de ensamblaje y otros aspectos de las plantas se han optimizado o diseñado especialmente, lo que le permite disfrutar de muchas ventajas imprevistas, como una estructura distintiva, un funcionamiento confiable, una gran capacidad de producción y un tamaño de grano de salida pequeño, etc. Es ideal para la trituración secundaria de rocas con alta dureza y abrasión.
Parámetros Técnicos
| Modelo | 1213A(Tamiz vibratoria de dos capas) | 1213(Sin sistema de retorno de agregados) |
|---|---|---|
| Dispositivo de alimentación | ||
| Capacidad de alimentación (t/h) | 400 | 400 |
| Altura de alimentación (mm) | 3700 | 3700 |
| Máx. Tamaño de alimentación (mm) | 750 | 750 |
| Potencia de alimentación (kW) | 15 | 15 |
| Volumen de la tolva (m³) | 4,5 | 4,5 |
| Volumen de la tolva basculante (m³) (opcional) | 6 | 6 |
| Trituradora | ||
| Trituradora de impacto | XC1213 | XC1213 |
| Tamaño del puerto de alimentación (mm) | 1200*870 | 1200*870 |
| Correa triangular | Ranura 8V-8 | Ranura 8V-8 |
| Polea de correa de la trituradora (mm) | 1100 | 1100 |
| Polea de correa del motor (mm) | 430 | 430 |
| Rango de ajuste del puerto de descarga (mm) | 30-125 | 30-125 |
| Máx. Tamaño de alimentación (mm) | 400 | 400 |
| Potencia de la trituradora (kW) | 250kW-4 | 250kW-4 |
| Transportador de banda principal | ||
| Ancho (mm) | B1000 | B1000 |
| Altura de descarga (mm) | 3900 | 3900 |
| Motorreductor Potencia (kW) | 7,5*2 | 7,5*2 |
| Transportador de banda para áridos finos | ||
| Ancho (mm) | B1200 | / |
| Motorreductor Potencia (kW) | 11 | / |
| Altura de descarga (mm) | 3000 | / |
| Transportador de banda de retorno | ||
| Ancho (mm) | B500 | / |
| Potencia del rodillo eléctrico (kW) | 5,5 | / |
| Transportador de banda de segunda capa | ||
| Ancho (mm) | B650 | / |
| Potencia del rodillo eléctrico (kW) | 7,5 | / |
| Altura de descarga (mm) | 3340 | / |
| Transportador de banda de cola (opcional) | ||
| Ancho (mm) | B500 | B500 |
| Potencia del rodillo eléctrico (kW) | 5,5 | 5,5 |
| Altura de descarga (mm) | 3200 | 3200 |
| Cinta recolectora | ||
| Ancho (mm) | B500 | / |
| Rodillo eléctrico Potencia (kW) | 3 | / |
| Criba vibratoria | ||
| Modelo | 2YA1850 | / |
| Potencia (kW) | 15 | / |
| Dispositivo de accionamiento de orugas | ||
| Potencia (kW) | 55kW | 55kW |
| Separador de hierro (opcional) | ||
| Largo × Ancho (mm) | 1900 × B800 | 1900 × B800 |
| Potencia (kW) | 3 | 3 |
| Descripción general | ||
| Potencia del grupo electrógeno (kW) | 400kW | 400kW |
| Chasis de orugas | DL425X | DL425X |
| Potencia total de la transmisión de orugas (kW) | 55kW | 55kW |
| Peso total (t) | ≈55T-60t | 51t |
| Capacidad de procesamiento (t/h) | 150-250 | 150-250 |
| Potencia operativa total (kW) | 330,5kW | 288,5kW |
| Dimensiones operativas (L*W*H/mm) | 18400×11830×4870 | 16000×3500×4125 |
| Dimensiones de transporte (L*W*H/mm) | 18600×3750×3780 | 16000×3500×3780 |
Descripción
- 1. La capacidad de procesamiento de la trituradora está relacionada con la dureza de la piedra, el tamaño del grano de alimentación y el tamaño del grano de descarga.
- 2. Configuración estándar: control manual, control remoto inalámbrico.
- 3. Opcional: sistema de retorno, cinta transportadora lateral plegable, separador de hierro, sistema de pulverización para eliminación de polvo, cubierta de la cinta transportadora, sistema de precribado.
Características Principales de la Trituradora de Impacto Montada Sobre Orugas
- 1. Diseño modular, estructura robusta, mayor resistencia a la fatiga y mayor resistencia al impacto.
- 2. La caja de la trituradora se puede voltear para facilitar el mantenimiento; se emplean pernos de manija cuadrados para hacer que el equipo sea más resistente a los impactos y al desgaste.
- 3. Gran abertura de alimentación, cámara de trituración alta, adecuada para triturar materiales de gran dureza y bloques grandes. El consumo de energía al triturar materiales suspendidos es mucho menor.
- 4. El cabezal del martillo bien diseñado cuenta con una gran fuerza de impacto. Los ejes del martillo son ajustables, lo que conduce a una larga vida útil del cabezal del martillo.
- 5. El tamaño de la rejilla es ajustable y el tamaño de las partículas del producto se puede controlar en consecuencia. Además, las partículas del producto se obtienen en buena forma.
- 6. Viene con una función de trituración integral, que incluye impacto, impacto, colisión (piedras que se golpean entre sí), logrando una alta eficiencia de producción, bajo desgaste de las piezas de la máquina y beneficios integrales significativos.
- 7. Adopta un dispositivo de control remoto inalámbrico inteligente y se desplaza sobre su propia oruga. Puede ser operado por una sola persona de forma remota para subir y bajar del remolque de plataforma común para lograr una reubicación rápida.
- 8. Se emplean dispositivos clave de renombre mundial, como la oruga Strickland, el motor de accionamiento Bonfiglioli/Brevini/Eaton, el motor diésel Cummins, los elementos eléctricos Schneider, la bomba de émbolo hidráulica Eaton, el motor hidráulico Eaton en la cinta transportadora y el alimentador, el controlador remoto Omron, etc. Se garantiza el rendimiento, la vida útil y el valor de la trituradora.
- 9. Se puede elegir el sistema de precribado para montarlo y hacer que la función de cribado sea más completa y excelente.
Componentes Principales de la Trituradora de Impacto Sobre Orugas Móvil
1. Unidad de alimentación
① Plegable.
② Autoblocante.
③ Carga sencilla y rápida.
④ Operación inicial segura.
2. Boca de acceso
① Fácil de observar y operar para todos los componentes.
② Fácil de mantener y limpiar.
3. Sistema de control
① Diagnóstico rápido de fallas.
② Operación conveniente e intuitiva.
4. Pantalla de retorno
Devuelve los granos de gran tamaño a la unidad de alimentación y tritúralos nuevamente.
5. Plataforma de mantenimiento
Se proporciona una plataforma para facilitar el acceso a la trituradora y al grupo motopropulsor, y para realizar trabajos de inspección y mantenimiento.
6. Transportador de banda
Transportador de banda integrado, plegable, control hidráulico.
7. Control remoto
Todos los componentes y funciones se pueden controlar fácilmente a través de este control remoto portátil.
8. Oruga STRICKLAND
① Oruga STRICKLAND británica.
② Robusta, estable y duradera.
③ Permite que el equipo se mueva con flexibilidad en el lugar de trabajo.
