La planta de emulsiones asfalticas es un equipo especializado diseñado para producir asfalto emulsionado mediante la fusión del asfalto y la dispersión de las partículas finas resultantes en agua. Encuentran amplio uso en proyectos de construcción de carreteras. El producto final de las planta de asfaltos emulsionados, la emulsión de asfalto, tiene un rango de aplicaciones más amplio, como impermeabilización de techos y mantenimiento de pavimentos.
Modelo: RH-6; GH-10; GJM-6 ~ GJM-10
Capacidad: 6t/h ~ 10t/h
EMAIL: [email protected]TEL: +86-371-55635088
Breve Introducción
Necesitarás un equipo adecuado de emulsión de asfalto (también llamado planta de emulsión asfáltica) si estás buscando aglutinantes emulsionados para impermeabilización, pavimentación de carreteras, así como para construcción de carreteras. Todas estas son aplicaciones excelentes que requieren emulsión de asfalto. Puedes producirla en cualquier momento si tienes una.
La emulsión de asfalto se utiliza ampliamente en la construcción y mantenimiento de carreteras:
1. Construcción de nuevas carreteras: capa base, capa adhesiva y capa de sellado;
2. Mantenimiento de carreteras: sello de niebla, sello de lodo, tratamiento de micro pavimento, sello de chips, capa de desgaste ultrafina, rehabilitación de baches, etc.;
3. Reciclaje del pavimento de carreteras: reciclaje en frío del asfalto en el lugar.
La serie RH / GH / GJM desarrollada por LYROAD Machinery es un equipo ideal para la producción de asfaltos emulsionados.
Parámetros Técnicos
Parámetros Técnicos
Modelo | RH-6 | GH-10 | GJM-6 | GJM-10 |
---|---|---|---|---|
Tipo de Producción de Emulsión Asfáltica | Emulsión Asfáltica Ordinaria | Emulsión Asfáltica Ordinaria y Modificada | Emulsión Asfáltica Ordinaria y Modificada | Emulsión Asfáltica Ordinaria y Modificada |
Capacidad (t/h) | 6 | 10 | 6 | 10 |
Método de Calentamiento | Calentamiento con Aceite térmico / Calentamiento Eléctrico | |||
Finura de la Emulsión | ≤5μm, con una Proporción de ≥85% | |||
Contenido de Betún en el Producto Terminado (%) | Contenido Máximo de Sólidos de Betún del 55% | |||
Capacidad del Tanque de Betún (m³) | 5 | 5 | 7 | 7 |
Capacidad del Tanque de Agua (m³) | 5 | 5 | 7 | 7 |
Longitud (mm) | 7550 | 9000 | 11600 | 11600 |
Capacidad del Tanque de Mezcla de Solución de Jabón (m³) | 1.3 | 1.3 | 1.3 | 1.3 |
Capacidad del Tanque de Producto Terminado (m³) | 4 | 4 | 7 | 7 |
Fuente de Alimentación (V) | 380 | 380 | 380 | 380 |
Potencia Instalada (kW) | 30 | 50 | 50 | 70 |
Peso Total de la Máquina (t) | 7 | 7.5 | 9 | 9.5 |
Número de Contenedores | 40HQ*1 | 40HQ*1 | 40HQ*1 | 40HQ*1 |
Modo de Operación | Pantalla Táctil, Semiautomático | Pantalla Táctil, Semiautomático | Pantalla Táctil, Totalmente Automático | Pantalla Táctil, Totalmente Automático |
Principales Características de la Planta de Emulsion Asfaltica
1. La bomba de asfalto, la bomba de jabón y la bomba dosificadora (para suministro y medición de emulsificante) son impulsadas por motores de frecuencia variable, con alta precisión en el pesaje y la dosificación.
2. Adopta un molino coloidal internacionalmente famoso, produciendo emulsiones asfálticas homogéneas, estables y confiables; el espacio entre el rotor y el estator del molino coloidal es ajustable, el tamaño de partícula mínimo es de 1 μm, adecuado tanto para la producción de emulsiones de asfalto comunes como modificadas.
3. Dos tanques de preparación se turnan para producir una solución de emulsificante diluido, asegurando una producción continua.
4. Nuestro equipo de emulsión asfáltica comprende componentes principales como tuberías, válvulas y tanques, todos construidos con materiales resistentes a la corrosión, garantizando una vida útil más larga.
5. El sistema de control PLC de nuestra planta de emulsiones asfalticas, que admite operación automática y manual, es fácil de operar y un solo operador es suficiente.
6. Toda la planta de emulsion asfaltica es una estructura integrada y puede colocarse en contenedores, lo que facilita su transporte y reubicación.
Flujo de Trabajo de la Planta de Emulsion Asfaltica
Información Detallada
1. Sistema de Agua Clara
Está compuesto por un tanque de agua, una bomba de agua, tuberías, etc.
2. Sistema de Emulsión
Está compuesto por el tanque de emulsión AB, un caudalímetro, una bomba de emulsión, una válvula reguladora, etc.
3. Sistema de Suministro de Asfalto
Está compuesto por un tanque de asfalto, una bomba de asfalto, una tubería de asfalto, etc.
4. Sistema de Asfalto Emulsionado
Está compuesto por un emulsionante, una válvula de muestreo, un intercambiador de calor, etc.
5. Sistema de Intercambio de Calor
Incluye un intercambiador de calor, una tubería de descarga de asfalto emulsionado, una bomba sumergible (o una bomba de alcantarillado), tuberías de entrada y salida de agua de enfriamiento.
6. Sistema de Aceite Térmico
Es un sistema de circuito cerrado con control automático de temperatura. Bajo la acción de la bomba de aceite térmico, el aceite térmico calienta las partes que necesitan ser calentadas y finalmente regresa a la bomba de aceite térmico.
7. Sistema de Control Eléctrico
Incluye dos sistemas de Control: Control manual y control automático.
8. Sistema de Aditivos (Opcional)
9. Sistema de Control Neumático (Opcional)
Utiliza un compresor de aire como fuente de energía y controla cinco válvulas neumáticas (normalmente cerradas) para abrir y cerrar a través de cinco válvulas solenoides, lo que facilita la apertura y cierre de las tuberías de inyección y drenaje de agua.
Principales Aplicaciones de la Planta de Emulsion Asfaltica

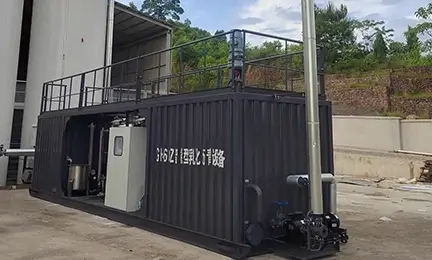

Máquina Emulsionadora de Asfalto de la Serie RH

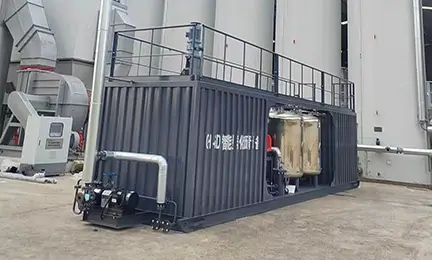

Instalación de Asfalto Emulsionado de la Serie GJM

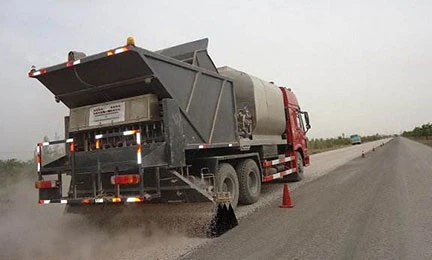

Sellado con Chip

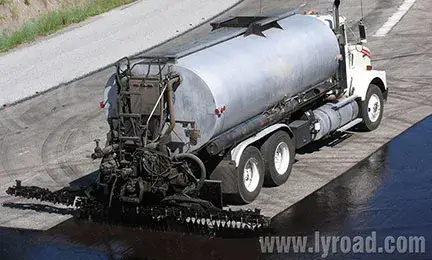

Sellado de Lodo
