Descarga
Catálogo de productos
El catálogo de productos sistemáticamente introduce nuestros productos, servicios, ilustración y información.
Formato: PDF Tamaño: 7MB descarga
Modelo: GS5 ~ GS20ZS
Capacidad: 10 t/h ~ 20 t/h
Destacar:
1. Control inteligente y multifuncional;
2. Asfalto modificado con polímeros como SBS, PE, EVA y otros;
3. El control preciso de ingredientes garantiza una calidad estable y confiable;
4. El diseño modular facilita la instalación, el transporte y el mantenimiento.
EMAIL: [email protected]TEL: +86-371-55635088
Breve Introducción
La planta de asfalto modificado de la serie GS, de uso múltiple, está diseñada para producir asfalto modificado con polímeros como SBS, EVA, PE y otros. Las carreteras construidas con asfalto modificado con polímeros tienen una vida útil más larga, una mayor resistencia a cargas de tráfico pesado, mayor resistencia al deslizamiento y a los rayos ultravioleta, y niveles mejorados de seguridad y comodidad. El equipo modificado de la serie GS es un dispositivo ideal para la pavimentación superficial de carreteras principales, calles urbanas, autopistas, puentes y aeropuertos.
Proceso de Trabajo de la Planta de Asfalto Modificado
1er Paso: El asfalto caliente se bombea a un tanque agitado a la temperatura requerida (generalmente alrededor de 180ºC).
2do Paso: Se agrega caucho termoplástico al tanque agitado y se agita para distribuirlo de manera uniforme.
3er Paso: La mezcla de ambos pasa por el molino para reducir físicamente las partículas de caucho termoplástico por cizallamiento mecánico, acompañado de una importante entrada de energía calorífica.
4to Paso: Una vez obtenida la mezcla deseada, el polímero se bombea a los tanques de almacenamiento de asfalto modificado.
Parámetros Técnicos
Parámetros Técnicos
| Modelo | GS5 | GS10S | GS10ZS | GS10 | GS20S | GS20ZS |
|---|---|---|---|---|---|---|
| Capacidad (t/h) | 10 | 10 | 10 | 10 | 20 | 20 |
| Modo de Producción | Lote | Continuo | Continuo | Lote | Continuo | Continuo |
| Capacidad del Tanque de Mezcla (m³) | 3 | 3 | 3 | 5 | 5 | 5 |
| Capacidad de la Bomba de Alimentación del Molino Coloidal (m³/h) | 10 | 10 | 10 | 20 | 20 | 20 |
| Número de Molinos Coloidales | 1 | 2 | 2 | 1 | 2 | 2 |
| Método de Alimentación de Polímeros | Alimentación Manual | Alimentación Automática, Dosificación Substractiva | Alimentación Automática, Dosificación Substractiva | Alimentación Manual | Alimentación Automática, Dosificación Substractiva | Alimentación Automática, Dosificación Substractiva |
| Modo de Operación | Operación por Computadora, Semiautomático | Operación por Computadora, Totalmente Automático | Operación por Computadora, Totalmente Automático | Operación por Computadora, Semiautomático | Operación por Computadora, Totalmente Automático | Operación por Computadora, Totalmente Automático |
| Potencia Instalada (kW) | 95 | 160 | 200 | 160 | 250 | 300 |
| Número de Contenedores | 40HQ*1 20GP*1 | 40HQ*2 20GP*1 | 40HQ*3 20GP*1 | 40HQ*1 20GP*1 | 40HQ*3 20GP*1 | 40HQ*4 |

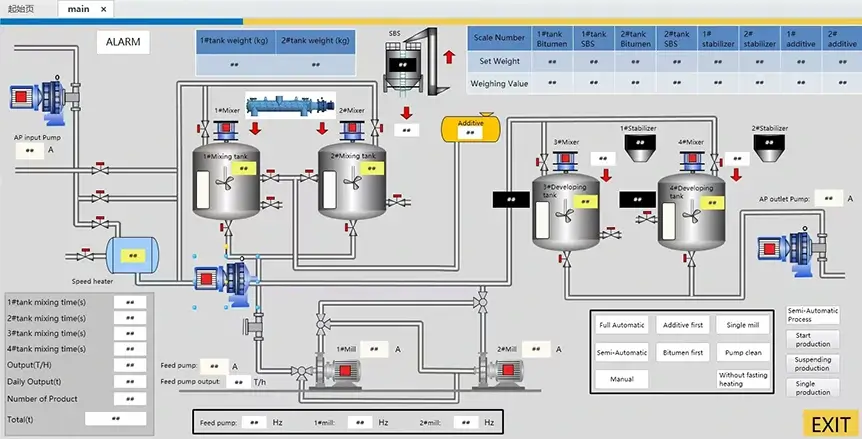

Interfaz del Sistema de Control Automatizado de la Planta de Asfalto Modificado
Principales Características de la Planta de Asfalto Modificado
1. Estructura compacta e integrada, montada sobre patines, fácil de transportar y reubicar.
2. Amplia adaptabilidad, puede producir asfalto modificado con polímeros como SBS, EVA, PE y otros.
3. La planta adopta un molino coloidal de alto rendimiento, el tamaño de partícula después del primer corte y molienda alcanza los 2-5 μm; asegurando un asfalto modificado fino, homogéneo, estable y de alta calidad.
4. Sistema de pesaje electrónico, medición por decremento; asegurando una alta precisión de pesaje y proporción de materiales precisa.
5. Sistema de calentamiento, sistema de mezcla y sistema de tuberías optimizados, que ahorran costos de energía y mejoran la tasa de producción de asfalto modificado.
6. Sistema de control automático, equipado con panel de control, fácil de operar, ahorro de mano de obra, seguro y eficiente.

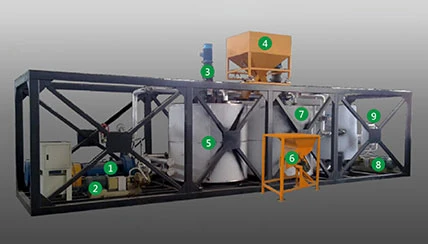

Estructura de la Planta de Asfalto Modificado
1. Molino coloidal
2. Bomba
3. Agitador
4. Tolva de pesaje
5. Tanque de reacción
6. Trituradora de modificador
7. Tanque de mezcla
8. Bomba de asfalto
9. Filtro de asfalto
