La planta de asfalto es un conjunto de equipos que se utilizan para mezclar agregados y betún para producir una mezcla de asfalto. En algunos casos, se pueden requerir rellenos minerales y aditivos para agregar al proceso de mezcla. La mezcla asfáltica se aplica ampliamente para el pavimento de carreteras, caminos municipales, estacionamientos, autopistas de aeropuertos y otras superficies de tránsito vehicular.
Los Tipos de Plantas de Asfalto
Generalmente, existen cuatro tipos principales de plantas de asfalto: mezcla por lotes, continua, móvil/portátil y reciclaje. Cada una de ellas tiene características específicas que las hacen adecuadas para diferentes tipos de proyectos y necesidades particulares.

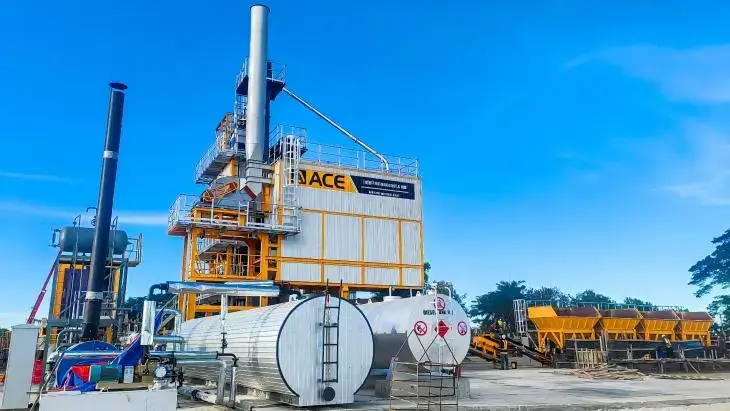

1. Planta de Asfalto Por Lotes
Existe un intervalo entre dos lotes de mezcla debido al proceso del mezclador, por lo que también se conoce como tipo discontinuo o intermitente. Este tipo de planta produce la mezcla final lote por lote y se caracteriza por pausas intermitentes entre cada lote. Gracias al sistema preciso de pesaje para dosificar los agregados, el betún y otros aditivos, los productos son de alta calidad.

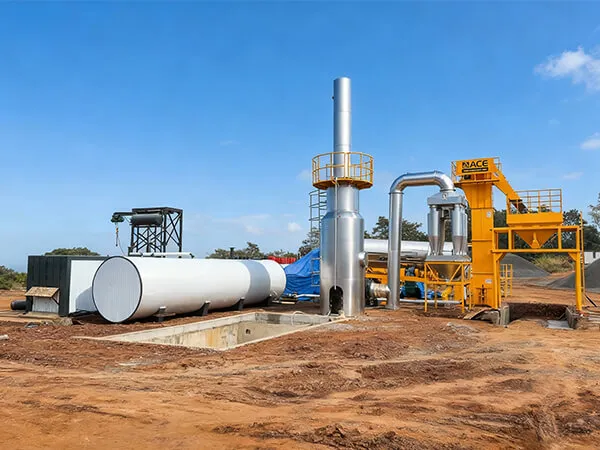

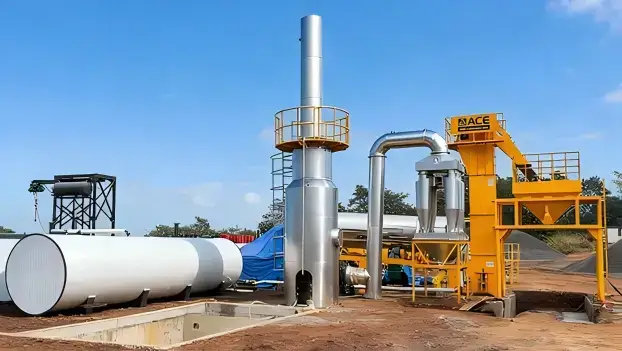

2. Planta de Asfalto Continuo
Con el tambor de secado disfrutando de la función de mezcla de forma sincrónica, este tipo de equipo de fabricación de asfalto produce la mezcla requerida de forma continua. Es una instalación caracterizada por un proceso de fabricación continuo sin pausas de intervalo. Resulta más eficiente y ahorra tiempo, por lo que en comparación con las plantas por lotes, este equipo de menor costo será una opción ideal si el estándar de calidad de la mezcla no es extremadamente alto.

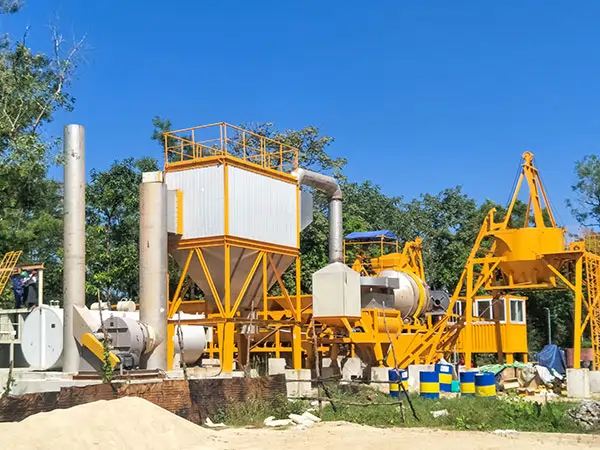

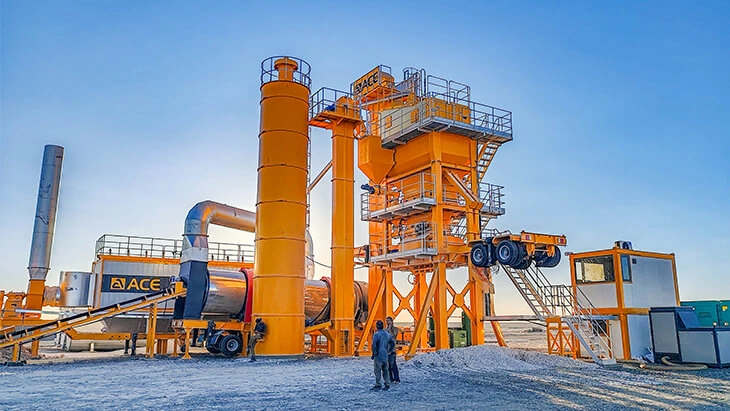

3. Planta de Asfalto Móvil
También denominadas de tipo portátil, con diseño de estructura modular, las plantas móviles cuentan con un rendimiento de movilidad destacado y pueden lograr una reubicación y montaje rápidos. Este tipo de planta mejora su rendimiento de movilidad al estar diseñada para ser más compacta y montada sobre un chasis de automóvil, lo que facilita su traslado entre diferentes obras.

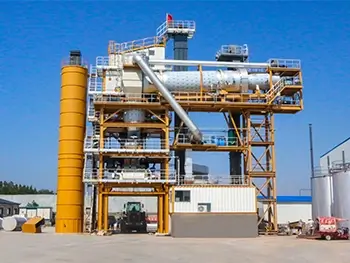

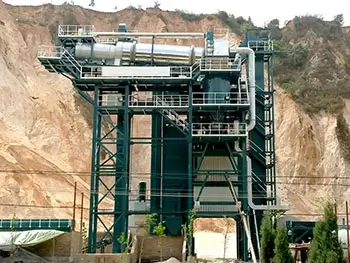

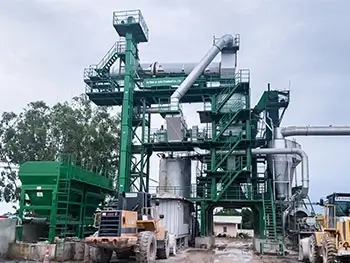

4. Recicladora de Asfalto
Al utilizar tecnología de reciclaje en caliente, este tipo de plantas asfálticas puede reciclar pavimento asfáltico recuperado (RAP) y producir una mezcla recién terminada con buena calidad. Está especialmente diseñada para combinar asfalto recuperado, agregados frescos calientes y relleno para producir nuevas mezclas que pueden utilizarse para reparaciones de carreteras, vías de acceso y estacionamientos.
En realidad, son los diferentes modos de mezcla los que determinan en qué tipo de equipo se clasifica. Si bien todos pueden distinguirse claramente entre sí observando su proceso de producción, o incluso aparentemente por su apariencia, todos pueden cumplir el propósito de producir mezcla asfáltica en caliente.
¿Cómo Funciona una Planta de Asfalto?
Se utiliza para calentar, secar agregados fríos y mezclarlos con betún, RAP y otros aglutinantes según diversas recetas para producir diferentes mezclas finales para pavimentación de superficies de carreteras.
1. ¿Cómo Funciona una Planta de Asfalto Por Lotes?
El principio de funcionamiento de las plantas de asfalto discontinua
1. Se introducen los agregados fríos en diferentes contenedores según el tamaño de las partículas.
2. La cinta transportadora de recogida debajo de los contenedores y una cinta transportadora inclinada los transfieren sucesivamente al tambor de secado.
3. Una vez secos, los materiales calientes salen y entran al elevador, que los transporta hasta el sistema de cribado.
4. Los agregados calientes se separan mediante cribas vibratorias de múltiples capas.
5. Entran en contenedores de almacenamiento temporal, cuyo número es igual al de pantallas.
6. Se liberan al mezclador de abajo de acuerdo con los pesos de dosificación establecidos en el panel de control.
7. Simultáneamente, el betún y los rellenos minerales opcionales también se pesan y se liberan en el mezclador.
8. Después de mezclar durante menos de 20 segundos, la mezcla final se descarga en el camión de espera o en el silo de almacenamiento especial.
Por cierto, un lote completo generalmente toma alrededor de 45 segundos, comenzando con el pesaje del agregado en caliente y terminando con la acción de descarga.
En la mayoría de los casos, las fábricas de mezcla por lotes vienen con filtros de polvo tipo bolsa. Y se puede capturar el polvo generado durante todo el proceso. También se puede volver a introducir en el elevador de cangilones.
2. ¿Cómo funciona una planta de asfalto continua?
La planta de asfalto continua es una instalación que cuenta con un proceso de fabricación de material de pavimentación continuo sin pausas de intervalo. Es más eficiente y ahorra tiempo, por lo que en comparación con su contraparte, el equipo de menor costo será una opción ideal si el estándar de calidad de la mezcla de asfalto no es demasiado alto.
El principio de funcionamiento de las plantas de asfalto continuo
1. Los áridos fríos se introducen en distintos depósitos según el tamaño de las partículas.
2. La cinta transportadora de recogida debajo de los contenedores y una cinta transportadora inclinada los transfieren sucesivamente al tambor de secado.
3. Los agregados fríos se calientan y secan en la primera mitad del tambor de secado de flujo paralelo o contraflujo.
4. Los agregados calentados se mezclan con betún y el aditivo opcional en la otra mitad del tambor de secado a flujo paralelo o contraflujo.
5. La mezcla final se descarga en el camión de espera o en el silo de almacenamiento especial.
A diferencia del tipo de mezcla por lotes, el continuo no tiene un mezclador, y el tambor de secado, ya sea un tambor de flujo paralelo o un tambor de contraflujo, realiza las funciones duales de secado y mezclado. La primera mitad del tambor de funciones múltiples es para calentar los materiales fríos, mientras que la segunda mitad es para que los agregados calentados se mezclen con el betún y el aditivo opcional.
Debido a la propiedad de producción continua, para evitar el tiempo de inactividad causado por la mezcla final excesiva que no se entrega fuera del sitio de inmediato, a veces es imprescindible un pequeño contenedor de almacenamiento temporal. Para controlar la contaminación, el equipo de tambor a menudo está equipado con filtros de polvo de agua o colectores de mangas.
3. ¿Cómo funciona una planta de asfalto móvil?

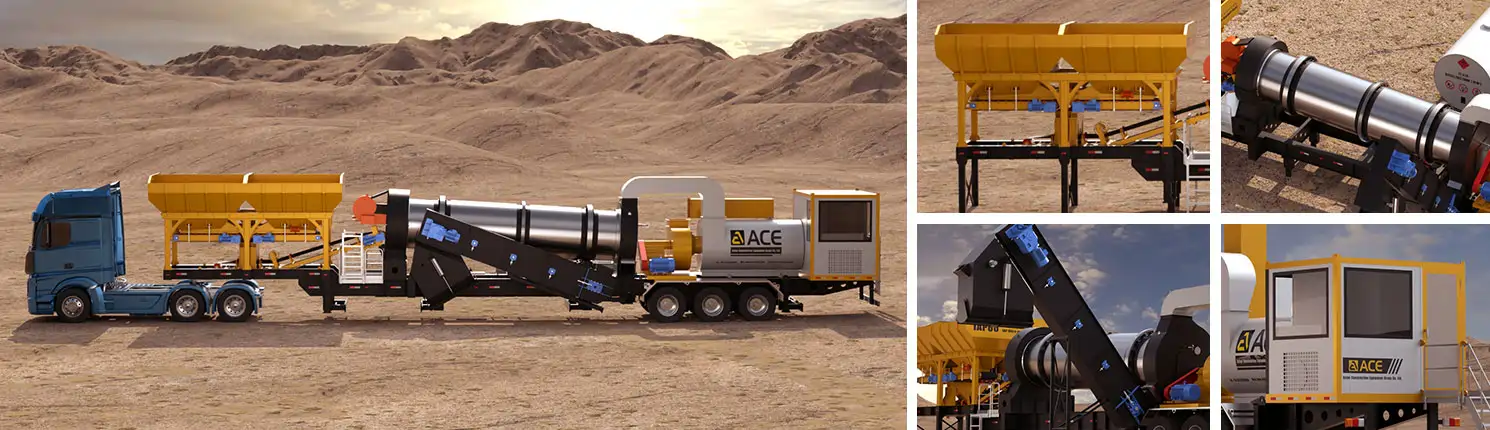

Planta de Asfalto Supermóvil en Tránsito y Componentes Principales
La característica portátil le permite transportar la planta mezcladora móvil junto con su equipo a cualquier lugar donde se desarrolle su próximo proyecto. En términos de maniobrabilidad, las plantas de asfalto móviles pueden subdividirse en semi-móviles, móviles y supermóviles, cada una con sus regiones de aplicación más adecuadas en toda Latinoamérica. Por ejemplo, aunque las plantas portátiles son fáciles de desplegar en regiones montañosas o áreas confinadas, para aquellos proyectos de construcción vial con características de larga distancia y pavimento más estrecho, las plantas móviles o hipermóviles resultan más adecuadas que las semi-móviles, simplemente porque pueden aprovechar al máximo sus ventajas incomparables, como el transporte rápido, facilidad de reensamblaje y reinicio rápido de producción.
Las plantas mezcladoras hiperportátiles pueden reanudar la producción en solo unas horas después de instalarse en nuevas ubicaciones, sin necesidad de grúas, gran cantidad de mano de obra ni obras civiles. Son tan convenientes que las plantas supermóviles han predominado en América Latina desde su lanzamiento, especialmente en países como Colombia, Perú y México, donde los proyectos de infraestructura vial a menudo atraviesan terrenos diversos y de difícil acceso. Para obtener más información sobre este tema, le recomendamos visitar nuestro artículo sobre Plantas de Asfalto Móvil en Venta.

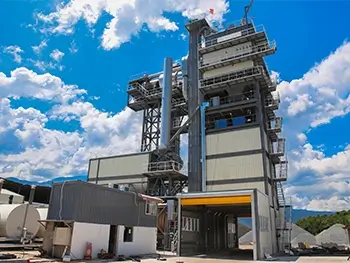

4. ¿Cómo funciona una planta de reciclaje de asfalto?

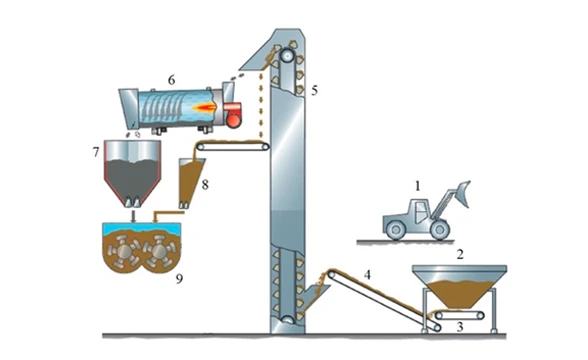

6. Secador; 7. Contenedor de almacenamiento; 8. Tolva de pesaje; 9. Mezclador
Las plantas de reciclaje de asfalto están diseñadas específicamente para procesar y reutilizar pavimento asfáltico recuperado (RAP). Este tipo de instalación permite incorporar material de pavimento existente en nuevas mezclas, lo que reduce significativamente el consumo de recursos naturales y los costos de producción.
La tecnología de reciclaje puede clasificarse en reciclado en caliente o en frío, así como en reciclado in situ o en planta central. Las plantas de reciclaje modernas pueden incorporar hasta un 50% de material recuperado en la nueva mezcla, lo que representa importantes beneficios ambientales y económicos, especialmente relevantes para proyectos de infraestructura vial en Latinoamérica.
¿Qué beneficios pueden aportar las plantas de asfalto?
1. Comparación entre Plantas de Asfalto Por Lotes y Continuas
Tanto las plantas de asfalto por lotes como las continuas tienen sus fortalezas y debilidades. La elección entre ambas dependerá de las necesidades específicas de cada proyecto. A continuación, presentamos una tabla comparativa para facilitar la decisión:
| Criterio | Planta de Asfalto Por Lotes | Planta de Asfalto Continua |
|---|---|---|
| Ventajas | Todos los ingredientes se pesan con precisión | Estructura compacta, conveniente para el transporte |
| Capacidad para agregar diversos aditivos | Menor huella de terreno | |
| Monitorización en tiempo real de la proporción betún-agregado y posibilidad de cambiarla durante la operación | Costo operativo relativamente bajo | |
| La mayoría adopta colector de polvo tipo bolsa, excelente rendimiento ambiental | Bajo costo de inversión y alta rentabilidad | |
| Alto grado de inteligencia en el sistema de control | Particularmente adecuada para proyectos en áreas rurales | |
| Alta calidad de la mezcla final | ||
| Aplicable a proyectos de construcción vial a gran escala y de alto grado | ||
| Desventajas | Mayor huella de terreno | Sin pesaje preciso ni cribado exacto |
| Mayor inversión inicial | No puede añadir diversos aditivos | |
| Alto costo de mantenimiento y operación | Incapacidad para monitorizar y cambiar con precisión la proporción betún-agregado durante la operación | |
| Estructura compleja, no fácil de dominar rápidamente | Colectores de polvo más simples y relativamente menos ecológicos | |
| Menor calidad de la mezcla final |
Su elección final debe estar determinada por las condiciones reales de los proyectos a los que servirá la planta. Si el proyecto objetivo es de gran escala, alto grado o necesita cambiar el diseño de mezcla durante la operación, una planta por lotes se considera una buena elección. Por el contrario, debería elegir una planta continua si el proyecto es de pequeña escala y bajo grado. Por favor, consulte más detalles en el artículo "Planta de Asfalto Discontinua VS Planta de Asfalto Continua".
Un caso práctico en Latinoamérica es el de la construcción de la Autopista del Sol en México, donde se utilizaron plantas por lotes para los tramos principales (con alta exigencia técnica) y plantas continuas para los accesos secundarios, optimizando así costos y calidad según los requisitos específicos de cada sección.
2. Las ventajas de las plantas de asfalto móviles
Las plantas de asfalto móviles ofrecen ventajas específicas que las hacen ideales para ciertos tipos de proyectos
- La estructura compacta reduce la huella de tierra, lo que también permite colocarla en un área estrecha o confinada.
- Altamente móvil, conveniente para el transporte y la reubicación debido a los cuatro módulos principales y cada uno con un chasis móvil.
- Fácil reinstalación y puede reiniciar la producción con menos problemas de manejo.
- Especialmente aplicable a aquellos proyectos que exigen que la planta se mueva con frecuencia.
- Inversión inicial baja y muy rentable para proyectos distribuidos geográficamente.
| Productividad | 60t/h |
| Tambor de secado y mezcla | Φ1500*6500mm |
| Consumo de diésel | 6.5 kg/ton |
| Emisiones de polvo | ≤100 mg/μm³ |
| Potencia instalada | 99.5 kW |
| Peso total | 30 toneladas |
| Dimensiones de transporte | 20m*3.09m*4m (L*A*H) |
Es bastante fácil elegir entre portátil y estacionaria una vez que conoce las respuestas a un par de preguntas: ¿Necesita mover su planta? Si es así, ¿con qué frecuencia se moverá?
Una regla incontrovertible es que las plantas de asfalto portátiles cuestan sustancialmente más que sus homólogas estacionarias. Por lo tanto, aquellas empresas que necesitan mover la planta una vez cada pocos años deberían considerar comprar una planta montada sobre patines con cableado flexible, como cable SO, equipada con desconexiones rápidas.
3. Las ventajas de las plantas de reciclaje de asfalto
Las plantas de reciclaje de asfalto ofrecen beneficios significativos tanto económicos como ambientales
- Reducción del uso de nuevos materiales de pavimentación mediante el reciclaje de pavimento asfáltico recuperado (RAP), logrando menor costo e impacto ambiental.
- Los humos de asfalto y gases nocivos generados en el proceso de producción pueden ser recirculados al tambor de secado y quemados nuevamente, reduciendo las emisiones.
- La proporción de asfalto reciclado puede alcanzar hasta el 50%, reduciendo el costo de producción en gran medida.
- Disminución significativa del consumo de agregados vírgenes y betún, recursos cada vez más escasos y costosos.
- Reducción de la huella de carbono asociada con la producción de mezclas asfálticas convencionales.
El reciclado de asfalto puede dividirse en mezcla asfáltica reciclada en caliente y mezcla asfáltica reciclada en frío. Según el proceso de pavimentación, el reciclado en frío in situ, el reciclado en frío en planta central, el reciclado en caliente in situ y el reciclado en caliente en planta central son variantes de esta tecnología.
En comparación con la pavimentación convencional, una carretera rehabilitada mediante reciclado en frío en planta central ofrece un ahorro de costos del 25-50%. Además, en comparación con el reciclado en frío in situ, el reciclado en frío en planta central puede lograr un mejor control del proceso de los materiales reciclados, mejoras estructurales significativas sin cambiar la geometría del pavimento existente y la utilización de materiales reciclados de menor costo.
Un caso exitoso en Latinoamérica es el de la autopista Panamericana en Perú, donde se utilizó tecnología de reciclaje para rehabilitar más de 200 km de vía, reduciendo los costos en un 40% y disminuyendo el impacto ambiental al minimizar la extracción de nuevos materiales de canteras locales.
Preguntas Frecuentes
1. ¿Cuánto cuesta una planta de asfalto?
Los precios oscilan entre $100,000 y $5,000,000, dependiendo en gran medida de su capacidad de producción y tipo. Como regla general, el tipo de mezcla por lotes tiene más funciones y es más complejo que una planta de tambor, por lo que es más costoso de poseer y operar. Las plantas de tambor suelen ser más económicas de adquirir y mantener. A igual capacidad de producción, los precios de las plantas de asfalto por lotes son generalmente más altos que sus contrapartes, y las plantas portátiles cuestan sustancialmente más que sus equivalentes estacionarias. Haga clic en ¿Cuánto cuesta una planta de asfalto? para obtener más información detallada sobre precios y factores que influyen en el costo.
2. ¿Cómo es el retorno de inversión en una planta de asfalto?
La compra de la planta de mezcla asfáltica representa menos del 2% de la inversión total. El costo de adquisición de agregados y betún representa más del 75% del costo total, seguido por el combustible, que representa aproximadamente el 12%. En otras palabras, una planta de asfalto puede proporcionar un retorno de inversión inesperado al reducir el costo de combustible y materias primas mientras garantiza la producción y calidad de la mezcla asfáltica final.
3. ¿Es mejor adquirir una planta de asfalto nueva o usada?
Ambas opciones tienen ventajas distintivas. Las ventajas de una planta nueva son evidentes: es nueva y viene con soporte completo de fábrica. Además, la mayoría de los fabricantes le ayudarán en la instalación, depuración y producción de prueba del equipo. También están dispuestos a ayudarle a capacitar a los operadores según su demanda. Las plantas usadas pueden ser considerablemente menos costosas, pero es crucial verificar exhaustivamente su estado y obtener toda la información posible sobre su historial de mantenimiento y operación.
4. ¿Dónde comprar una planta de asfalto con mejor relación calidad-precio?
La respuesta es China. Por varias razones. Como sugiere el artículo Los 5 principales fabricantes de plantas de asfalto del mundo, empresas destacadas como Ammann, Benninghoven y Astec poseen una sofisticada experiencia en fabricación y gestión, así como técnicas acumuladas a lo largo de su historia. Sin embargo, debido al alto costo de recursos humanos y operación corporativa, las plantas de asfalto fabricadas por ellos son tan costosas que muchos compradores de áreas en desarrollo necesitan hacer grandes esfuerzos para adquirirlas, o incluso no pueden contemplar tal inversión. China es el lugar adecuado al que recurrir. Además de que los precios de los productos de plantas mezcladoras en caliente son dos o tres veces menores que los de sus homólogos europeos y estadounidenses, la brecha en calidad se está reduciendo. Si tiene la intención de adquirir una planta de producción de material de pavimentación con buena relación costo-beneficio, le recomendamos consultar Consejos para comprar plantas de asfalto en China.
