Planta de Asfalto Supermóvil IAM
Nuestra planta mezcladora de asfalto supermóvil de la serie IAM, desarrollada independientemente, tiene una excelente movilidad, un rendimiento de filtrado de polvo y puede producir varios tipos de mezclas de asfalto de alta calidad. Es rentable, beneficiosa para el medio ambiente y la sociedad. Es ampliamente aplicable y posee una larga vida útil.
- Modelo: IAM80 ~ IAM120
- Capacidad de producción: 60t/h ~ 140t/h
- Aspectos destacados: Tambor de secado a contracorriente, mezclador continuo de doble eje, filtro de polvo de bolsa de la casa, montaje rápido y menor costo de mano de obra
ISO、CE、EAC- Garantía de 12 meses
- Carta de crédito aceptada
- Respuesta 7*24H
Breve Introducción

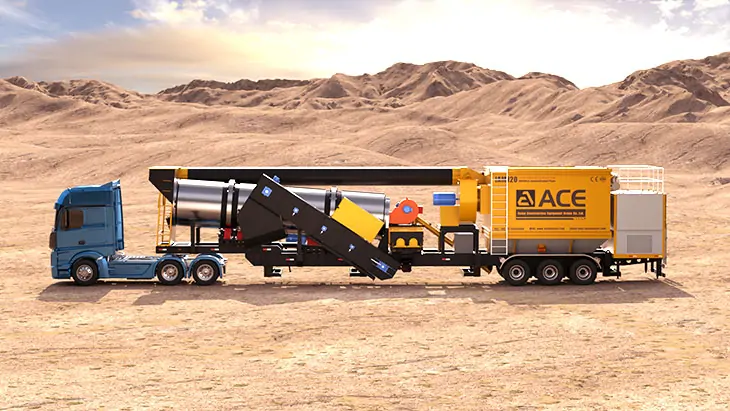

La planta mezcladora de asfalto supermóvil de la serie IAM está integrada en una o dos unidades móviles, lo que facilita una rápida reubicación y el reensamblaje se puede completar en cuestión de horas. Solo se requiere una pequeña cantidad de construcción de cimientos. Es la opción ideal para proyectos de construcción de carreteras de larga distancia de gama media y alta y actualmente es popular en mercados como Sudamérica, Oriente Medio y el Sudeste Asiático.
Parámetros Técnicos
| Modelo | IAM80 | IAM120 |
|---|---|---|
| Capacidad de producción | 60-100t/h | 100-140t/h |
| Potencia total | 127kW | 179,2kW |
| Peso total | 55t | 56t |
| Alimentador en frío | ||
| Capacidad del alimentador en frío | 4×9m³ | 4×9m³ |
| Sistema de pesaje | Opcional | Opcional |
| Vibrador de pared de tolva | 2 | 2 |
| Ancho de la banda transportadora | 500 mm | 500 mm |
| Ancho de la banda transportadora | 650 mm | 650 mm |
| Tambor de secado | ||
| Dimensiones | Ø1500×7175mm | Ø1800×8360mm |
| Quemador | ||
| Modelo | EFC1000 | EFC1500 |
| Mezclador | ||
| Capacidad de mezclado | 100t/h | 140t/h |
| Filtro de polvo de bolsa de la casa | ||
| Número de bolsas de la casa | 420 uds. | 588 uds. |
| Área de filtración | 325m³ | 456m³ |
| Eficiencia de filtración | 99% | 99% |
| Emisiones de partículas | 50 mg/μm³ | 50 mg/μm³ |
| Modo de limpieza | Chorros pulsados | Chorros pulsados |
| Transportador rascador | ||
| Silo de almacenamiento HMA | 1,55 m³ | 1,57 m³ |
| Móvil Chasis | ||
| Suspensión/Frenos | Frenos de aire | Frenos de aire |
| Ejes/Neumáticos | 2/8+3/12 piezas | 2/8+3/12 piezas |
| Especificaciones del alimentador en frío | ||
| Longitud | 14,505 mm | 14,505 mm |
| Ancho | 2,750 mm | 2,750 mm |
| Altura | 3,415 mm | 3,415 mm |
| Especificaciones del tambor de secado | ||
| Longitud | 20.740 mm | 22.200 mm |
| Ancho | 3.267 mm | 3.437 mm |
| Altura | 4,395mm | 4,400mm |

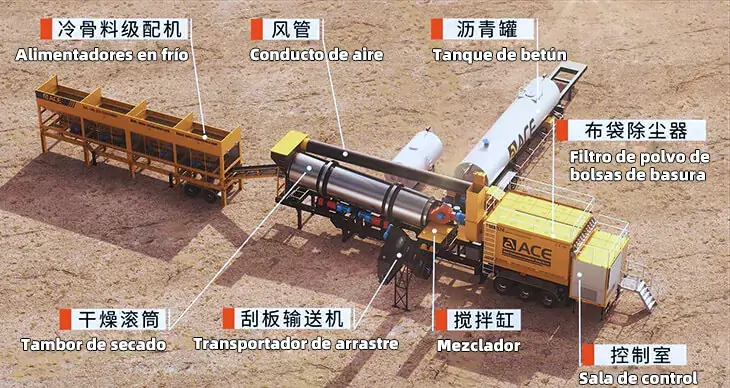

Diagrama de Estructura
Componentes de Plantas Mezcladoras de Asfalto Supermóviles
1. Alimentador en frío
Suministro eficiente de agregados fríos con dosificación precisa.
2. Tambor de secado
Tambor de secado a contracorriente con rendimiento de secado optimizado.
3. Chasis móvil
Rápido reensamblaje y mayor movilidad, utilidad y agilidad.
4. Filtro de polvo tipo bolsa para uso doméstico
Sistema de filtración de gases de combustión de alta eficiencia con un filtro de polvo tipo bolsa para uso doméstico.
5. Mezclador
Los agregados, el betún y los aditivos se agitan completamente en el mezclador de gran capacidad para garantizar la homogeneidad y la alta calidad.
6. Transportador de rasqueta
El transportador de arrastre realiza la mezcla secundaria de los materiales terminados y evita la segregación de la mezcla.
7. Sala de control
Toda la planta puede ser controlada por un sistema de control totalmente computarizado para asegurar una producción de alta calidad.
8. Tanque de betún
Todos los tanques de betún están equipados con controles termostáticos automáticos e indicadores de nivel.
