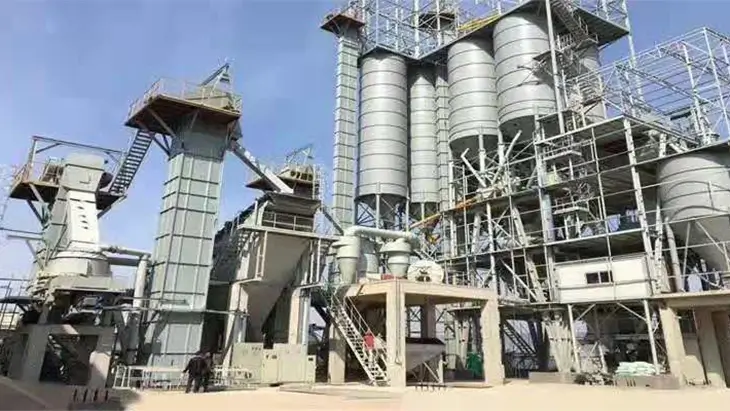

خط إنتاج الملاط الجاف
مصنع الملاط المختلط الجاف (المعروف أيضًا باسم مصنع الملاط الجاف، ومصنع تصنيع الملاط المختلط الجاف، وخط إنتاج الملاط الجاف)، يتكون بشكل أساسي من نظام تخزين المواد الخام، ونظام تجفيف الرمل، ونظام الدفعات، ونظام الخلط، وصوامع المنتج النهائي، ونظام النقل والرفع، والتعبئة والتغليف، ونظام جمع الغبار، ونظام التحكم الإلكتروني.
- موديل: HSTL40B ~ HSZ80B
- الإنتاج السنوي: 200k ~ 400k
- أبرز الأحداث:تصميم مخصص، متعدد الوظائف، إنتاج جميع أنواع ملاط الخلط الجاف؛ التشغيل التلقائي، فعالية من حيث التكلفة، الخدمة الفنية والعزل المتاحة.
ISO、CE、EAC- ضمان لمدة 12 شهرًا
- خطاب الاعتماد مقبول
- استجابة 7*24 ساعة
مقدمة المنتجات

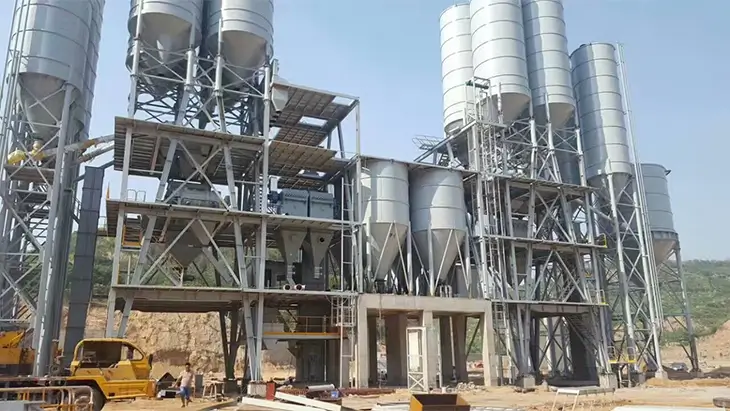

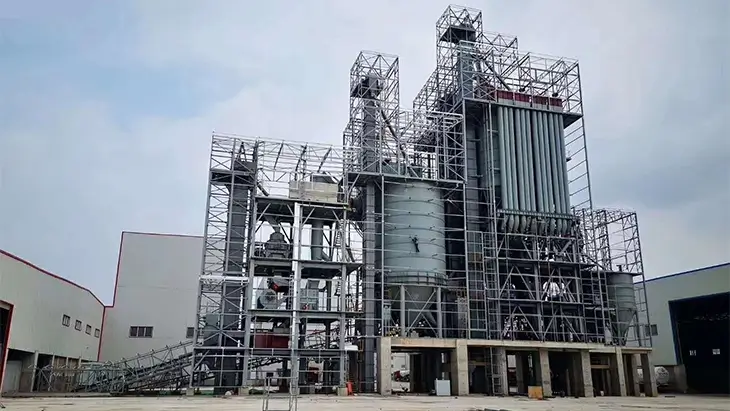

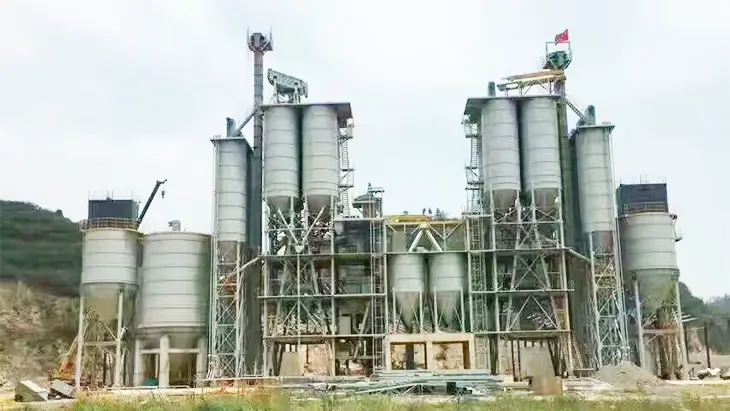

يمكن لشركة LYROAD تصميم وتصنيع مجموعة متنوعة من خطوط إنتاج الملاط الجاف، بما في ذلك: خط إنتاج الملاط الجاف من نوع البرج العالي، خط إنتاج الملاط الجاف من نوع الدرج، خط إنتاج الملاط الجاف من نوع الكتلة والنوع المسطح؛ وهو مناسب لإنتاج ملاط البناء الجاف العادي وملاط الجص، وملاط العزل، وملاط الديكور، وملاط الخرز الزجاجي وما إلى ذلك. يمكن تخصيص كل طراز وفقًا لاحتياجات العملاء. بالإضافة إلى ذلك، توفر شركة LYROAD أيضًا معدات جافة صغيرة وبسيطة لتلبية احتياجات إنتاج الملاط الجاف على نطاق صغير.
مميزات الممنتاج
1. يمكن إنتاج ملاطة الجافة العادية والخاصة ، بما في ذلك ملاطة البناء ، ملاطة الجص ، ملاطة العزل الحراري الخارجي ، ملاطة الديكور،
2. اتخذ طبل التجفيف بثلاثة العمليات ، استهلاك منخفض للطاقة وكفاءة تجفيف عالية،
3. يتم التحكم في الخلاط عن طريق محرك تحويل التردد، وفعالية عالية وتوفير الطاق ، ويشمل نوعين: سلسلة LDH من النوع المجداف (التكوين القياسي) ونوع عمود المزدوج WSH ( التكوين الاقتصادي) ، ويمكن للعملاء اتخاذ الخيارات وفقًا لاحتياجاتهم،
4. يستخدم نظام التوزبن بتكنولوجيا تغذية تحويل التردد الخاص التي يكون فيه الدقيق والثابت والمعتمد،
5. مجهزة بفلتر الحقيبة ، وكفاءة إزالة الغبار هي 99.9 ٪ ، وانبعاثات الغبار أقل من 30mg / Nm3 ، نظيفة وصديقة للبيئة،
6. اعتماد نظام التحكم على PLC سيمنز ، درجة عالية من الأتمتة ، تحكم سهل ، عملية إنتاج مستقرة وموثوق.
الموديل والمعلمات
| نمط الهيكل | الإنتاج السنوي (طن) | نموذج | مواصفات خلاط | الإنتاجية النظرية(t/h) | |
| التكوين القياسي | الحد الأدنى للتكوين | ||||
| خط إنتاج الملاط الجاف من نوع البرج | 200k | HSTL40B | LDH2000 | WSH6000 | 40 |
| 300k | HSTL60B | LDH3000 | WSH10000 | 60 | |
| 400k | HSTL80B | LDH4500 | WSH12000 | 80 | |
| 200k+50k | HSTL40C | LDH2000/+LDH600 | WSH6000+LDH600 | 40+10 | |
| 300k+50k | HSTL60C | LDH3000+LDH600 | WSH10000+LDH600 | 60+10 | |
| 400k+50k | HSTL80C | LDH4500+LDH1600 | WSH10000+LDH600 | 80+10 | |
| خط إنتاج الملاط الجاف من النوع الدرجي | 200k | HSTL40B | LDH2000 | WSH6000 | 40 |
| 300k | HSTL60B | LDH3000 | WSH10000 | 60 | |
| 400k | HSTL80B | LDH4500 | WSH12000 | 80 | |
| 200k+50k | HSJZ40C | LDH2000/+LDH600 | WSH6000+LDH600 | 40+10 | |
| 300k+50k | HSJZ60C | LDH3000+LDH600 | WSH10000+LDH600 | 60+10 | |
| 400k+50k | HSJZ80C | LDH4500+LDH1600 | WSH10000+LDH600 | 80+10 | |
| خط إنتاج الملاط الجاف من النوع الكتلي | 200k | HSLZ40B | LDH2000 | WSH6000 | 40 |
| 300k | HSLZ60B | LDH3000 | WSH10000 | 60 | |
| 400k | HSLZ80B | LDH4500 | WSH12000 | 80 | |
| خط انتاج الملاط الجاف من النوع المسطح (لا يوجد جهاز تصنيف الرمل) | 200k | HSZ40B | LDH2000 | WSH6000 | 40 |
| 300k | HSZ60B | LDH3000 | WSH10000 | 60 | |
| 400k | HSZ80B | LDH4500 | WSH12000 | 80 | |
| Note: يشير الإنتاج السنوي في هذا الجدول إلى الملاط العادي، وفقًا لـ 16 ساعة عمل في اليوم، 300 يوم في السنة. يعتمد التكوين القياسي على خلاطة من نوع LDH coulter كمحرك رئيسي، ويتبنى التكوين الأدنى خلاطة مجداف Agravic ثنائية المحور WSH. | |||||

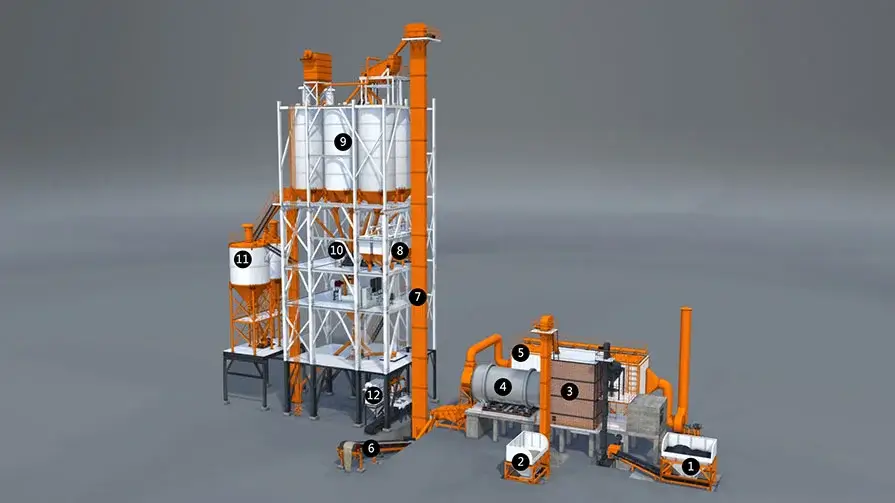

هيكل سلسلة
- 1. فرن الغايان
- 2. قلاب الرمل
- 3. ماكنة ازالة الغبار بكسي المرشح
- 4. جفافة
- 5. آلة الرفع لمواد المساحيق
- 6. حزام النقل
- 7. صومعة المساحيق
- 8. شاشة الهزاز
- 9. مستودع المنتجات الجاهزة
- 10. دلو التوزين
- 11. مستودع المنتجات الجاهزة
- 12. آلة التعبئة
معلومات تفصيلية

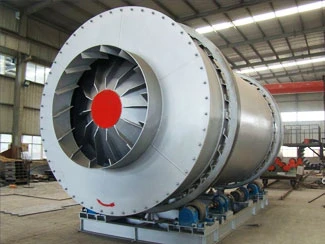

1. ماكينة تجفيف بثلاث أسطوانات
تستوعب ماكينة التجفيف ثلاثية الأسطوانات أحدث تكنولوجيا توفير الطاقة في أوروبا - الهيكل المضمن. تشكل الأسطوانة الداخلية والأسطوانة الوسطى والأسطوانة الخارجية هيكل عزل حراري ذاتي. لتقليل فقدان الحرارة بشكل أكبر، نضيف مادة عزل حراري ولوحة من الفولاذ المقاوم للصدأ تحيط بالأسطوانة. يعمل مفهوم حراري تقني خاص على التخلص من فقدان الحرارة في نفق الرياح. تعمل الماكينة على تكبير سطح تبادل الحرارة وكثافة التبخر لكل وحدة حجم. إنها تعزز بشكل كبير كفاءة الطاقة الحرارية بنسبة 40% وتوفر الطاقة ضعف ما توفره ماكينة التجفيف العادية. يمكن للعملاء خفض استثمار البنية التحتية بسبب الحجم الصغير لهذه الماكينة، ويمكنهم اختيار الفحم والنفط والغاز كوقود بحرية.
صفات
- تستخدم صفيحة منجنيز مقاومة للتآكل، وهي مقاومة للتآكل 3-4 مرات مثل صفيحة الفولاذ العادية، والاستثمار في المعدات هو 20٪ فقط من المعدات المستوردة؛
- مؤشر الرطوبة الأولي للمادة حوالي 15٪، ويتم ضمان مؤشر الرطوبة النهائي أقل من 0.5-1٪، وهو الخيار الأول لجميع أنواع عمليات التجفيف مثل مسحوق الخبث لمصنع الأسمنت، وخط إنتاج الملاط الرطب والجاف وما إلى ذلك؛
- كفاءة الطاقة الحرارية أعلى بنسبة 40٪ من مجفف الدوران أحادي الأنبوب التقليدي؛
- أنثراسايت، والفحم اللين، وشوائب الفحم، والنفط والغاز اختيارية للتدفئة؛
- يمكنه تجفيف الكتل والركام والمساحيق التي يقل قطرها عن 20-40 مم؛
- يغطي مساحة أقل بنسبة 60٪ من مجفف الدوران أحادي الأنبوب، مما يقلل من الاستثمار في البنية التحتية بنسبة 60٪؛
- تضمن تقنية الختم المتقنة عدم تسرب الهواء؛
- تبلغ درجة حرارة المواد المفرغة أقل من 60 درجة. ويمكن نقلها إلى المستودع دون تبريد؛
- تبلغ درجة حرارة الأسطوانة الخارجية حوالي 60 درجة، ودرجة حرارة الغاز العادم أقل من 120 درجة، مما يزيد من عمر خدمة كيس التكسير مرتين أكثر من المعتاد؛
- يوفر 2/3 من وقود الفحم، و40% من الكهرباء. استهلاك الفحم أقل من 9 كجم/طن.
حدود
| الخصائص/المواصفات | 2600×5500 | 3000×5500 | 3000×6500 | 3200×7000 |
|---|---|---|---|---|
| استهلاك الفحم (كجم) | 7-9 | 7-9 | 7-9 | 7-9 |
| الطاقة (كيلوواط) | 22 | 30 | 30 | 44 |
| قدرة التجفيف (طن/ساعة) | 30-35 | 40-45 | 45-50 | 55-60 |
| ملاحظة: يتم تحديد السعات المذكورة أعلاه بشرط أن تكون الرطوبة الأولية للمادة أقل من 8%، والرطوبة النهائية أقل من 1%. يتغير الرقم وفقًا لمتطلبات الرطوبة الأولية والنهائية المختلفة. | ||||

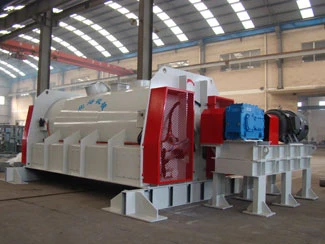

2. خلاط من نوع كولتر
يعتمد نظام الخلط في خط إنتاج الملاط الجاف على الجيل الثالث من الخلاط من نوع كولتر الذي ابتكرته شركتنا. وقد تم إجراء العديد من التعديلات على أساس الخلاط التقليدي، ومن بينها، تصل سرعة المغزل إلى 90 دورة/دقيقة. ومع تقدم السرعة، يعمل الخلاط على تحسين كفاءة الخلط وجودة الملاط، ويمنع بشكل فعال فصل الملاط. يعني الملاط عالي الجودة أن كل الرمل يجب أن يكون مغطى بمواد مسحوقة. وبهذه الطريقة فقط يمكننا منع فصل الملاط. إن مفتاح التحكم في فصل الملاط يكمن في عملية الخلط بدلاً من النقل. تعد سرعة دوران الخلاط هي المفتاح لتعزيز قوة التماسك بين مسحوق الملاط والمواد الخام. إذا تباطأت السرعة، فسيكون الضغط طفيفًا لدرجة أنه لا يمكنه سوى خلط المكونات ظاهريًا. يحدث الفصل بحركة بسيطة.
حدود
| النموذج | السعة (طن/ساعة) | قوة المغزل (كيلوواط) | بعد الحدود (م) | ||
|---|---|---|---|---|---|
| الطول | العرض | الارتفاع | |||
| LDH-1.0 | 8-10 | 11 | 2.700 | 1.584 | 1.756 |
| LDH-2.0 | 15-20 | 18.5 | 3.300 | 1.584 | 1.756 |
| LDH-4.0 | 35-40 | 55 | 4.800 | 1.700 | 2.200 |
| LDH-6.0 | 55-60 | 75 | 5.168 | 2.100 | 2.398 |
| LDH-8.0 | 80-90 | 75 | 5.340 | 2.383 | 2.608 |

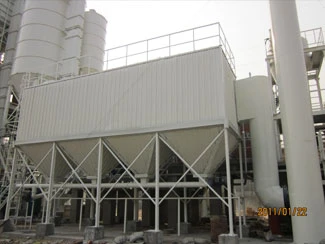

3. جامع الغبار بالأكياس
يعتبر جامع الغبار ذو الكيس النبضي المزود بصندوق هواء أكثر جامع الغبار عالي الكفاءة تقدمًا والذي يتبنى التكنولوجيا الأمريكية. فهو يمتص المزايا من أنواع جامعات الغبار مثل تقنية مقاومة التيارات الهوائية والنفث النبضي وما إلى ذلك، كما يتغلب على نقاط ضعف تقنية مقاومة التيارات الهوائية، مثل التعارض بين الترشيح وإزالة الرماد، مما يحسن من قابلية تطبيق جامع الغبار ذو الكيس النبضي. لا يتم تطبيق سلسلة المنتجات فقط على نظام جمع الغبار لآلات التكسير وعملية التعبئة والتغليف والتخزين ومبرد الكلنكر وأي معدات طحن أخرى في مصنع الأسمنت، ولكنها مناسبة أيضًا لجمع الغبار من الغاز العادم في صناعات مواد البناء والمعادن والهندسة الكيميائية والغلايات.
صفات
- كفاءة جمع تزيد عن 99.9%. انبعاث غبار أقل من 30 مجم/م3؛
- يمكن التعامل مع غبار عالي التركيز أقل من 100 جم/م3؛
- إجراءات مانعة للتسرب متقدمة مع تسرب هواء أقل من 2%؛
- تصميم هيكلي متقدم مع مساحة فلتر كبيرة لكل وحدة حجم وحجم معدات صغير؛
- طريقة متخصصة فعالة لجمع الغبار تطيل من عمر الخدمة؛
- جودة موثوقة؛
- أداء مستقر؛ درجة عالية من الأتمتة؛ صيانة وإدارة يومية سهلة.

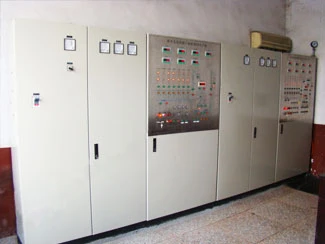

4. نظام التحكم الإلكتروني
يعتمد نظام التحكم الإلكتروني على IPC و PLC من سيمنز المشهورين عالميًا، للتحكم تلقائيًا في الدفعات والخلط وغيرها من العمليات. يتم عرض المحاكاة الديناميكية على الواجهة، وهو سهل التشغيل ويقدم بيانات التقارير لإدارة تصنيع الملاط الجاف. يمكن للنظام إجراء تصحيح تلقائي وإنذار الفشل مسبقًا للتحكم في جودة المنتج وخفض تكلفة الإنتاج. تربط الشبكة ومنصة التحكم التلقائي بشكل وثيق بين إنتاج المستخدمين والمبيعات والإدارة.
صفات
- واجهة ثلاثية الأبعاد. عرض ديناميكي لظروف العمل كبيانات الدفعات وبيانات القياس وتردد العمل وظروف الخدمة غير العادية؛
- الإنتاج التلقائي وفقًا للإنتاج الدفعي وسعة الأسطوانة؛
- فحص سريع مع وظيفة التشخيص الذاتي والتلميح، وتوفير المساعدة عبر الإنترنت؛
- تصميم هيكلي متقدم مع مساحة فلتر كبيرة لكل وحدة حجم وحجم معدات صغير؛
- يمكن إدارة قياس تراكب المواد من خلال نظام التحكم في التردد القابل للتعديل عبر الإنترنت؛
- الضبط التلقائي للارتفاع والحكم على الاتجاه. التصحيح التلقائي للقيمة السلبية؛ تتبع موضع الصفر؛ التقشير بنقرة واحدة وما إلى ذلك؛
- ملء المقاييس تلقائيًا. يمكن تعديل نطاق بدل القياس لكل مادة على حدة.

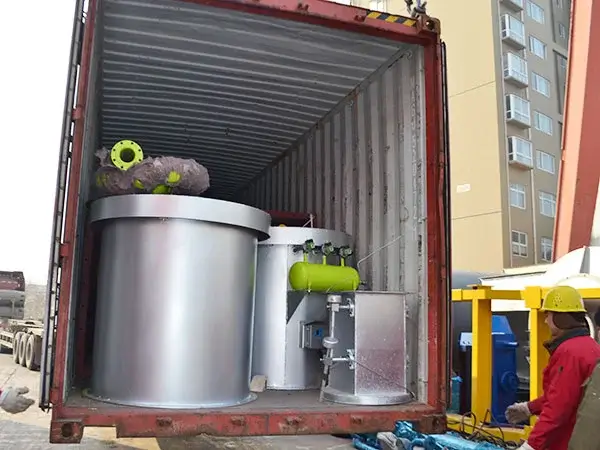

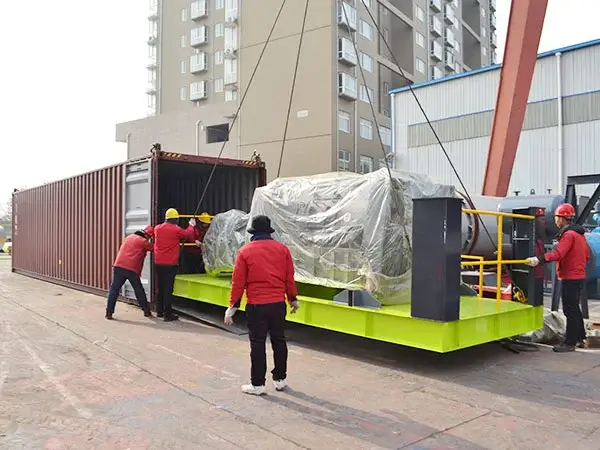

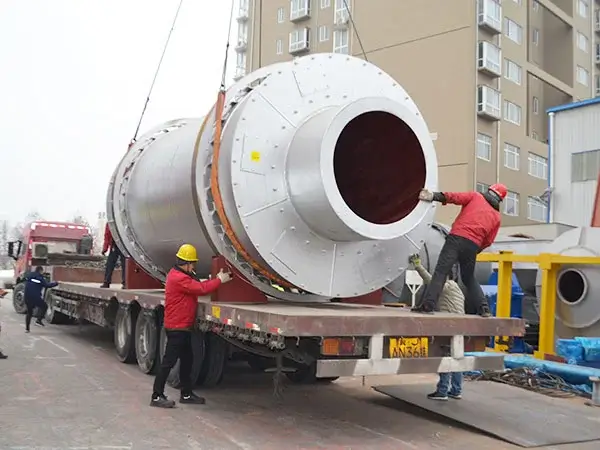

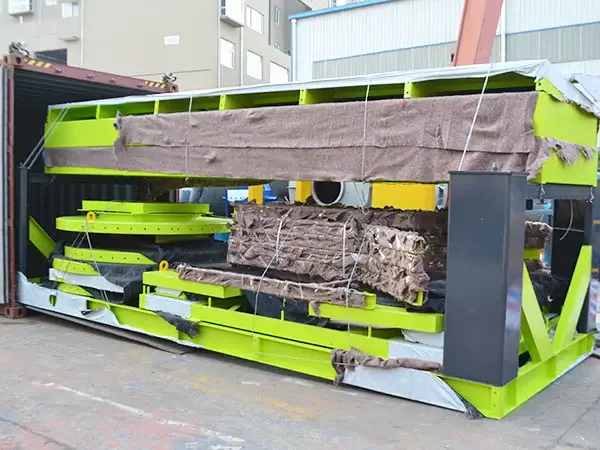

صورة الشحن
