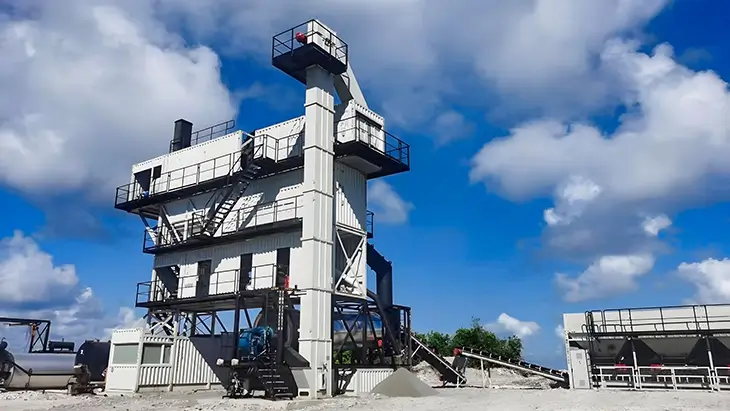

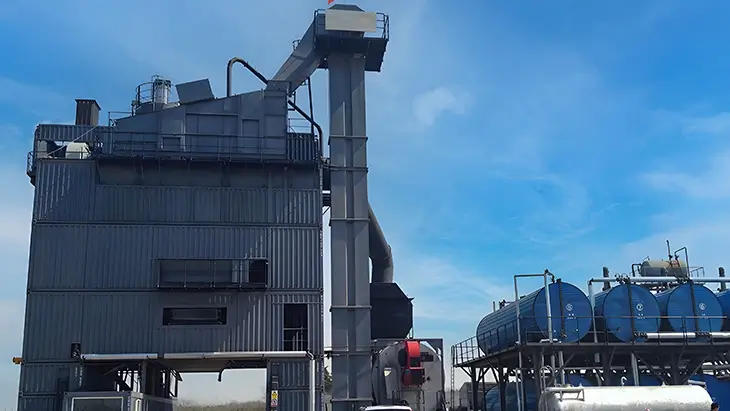

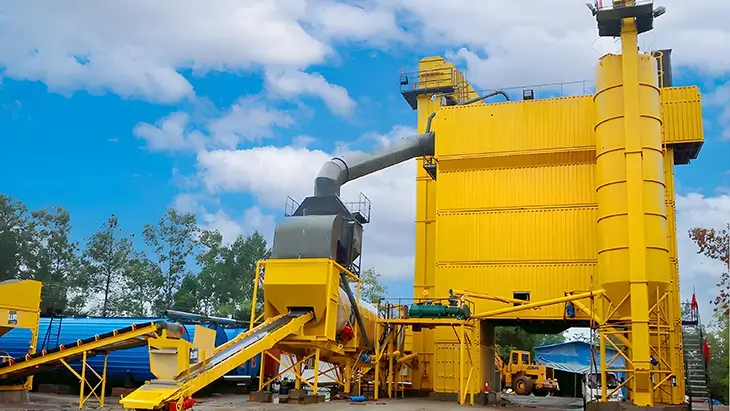

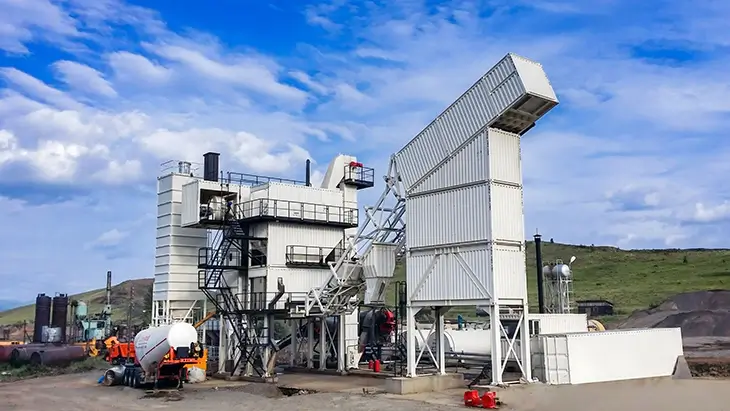

مصنع الأسفلت بالحاويات CFB
- نموذج: CFB80 ~ CFB400
- سعة: 80t/h ~ 400t/h
- يسلط الضوء:
1. الحاويات، وسهولة النقل
2. تركيب سريع وخالي من الأساس
3. الوزن الدقيق، مزيج الدفعات، مخرجات عالية الجودة
4. عمر خدمة طويل، قيمة إعادة بيع عالية
مقدمة موجزة
مصنع الأسفلت بالحاويات هو مصنع للخلط الأسفلتي المحمول بتصميم قابل للتعديل، يتميز بسهولة التنقل، والتثبيت السريع، والمرونة. يمكنه خلط مجموعة متنوعة من خلائط الأسفلت بفعالية باستخدام نظام تغذية الكتل الباردة، ونظام التجفيف، ونظام الفرز والخلط، ونظام جمع الغبار، ونظام التحكم من خلال تشغيل ذكي. يجعل التصميم بالحاويات من السهل استخدام المصنع في مواقع مختلفة، مما يوفر الراحة لبناء الطرق وفي الوقت نفسه يقلل من تكاليف النقل والتثبيت. تقدم سلسلة CFB لمصانع الأسفلت بالحاويات مجموعة من طرازات القدرة الإنتاجية لتلبية متطلبات العملاء المتنوعة.
المعلمات التقنية
نموذج | CFB80 | CFB120 | CFB160 | CFB240 | CFB320 | CFB400 | |
---|---|---|---|---|---|---|---|
القدرة (طن/ساعة) | 80 | 120 | 160 | 240 | 320 | 400 | |
الطاقة (كيلوواط) | 245 | 305 | 345 | 505 | 660 | 810 | |
وحدات تغذية الركام البارد (م3) | 4 × 8 | 4 × 9 | 5 × 9 | 6 × 12 | 6 × 15 | 6 × 18 | |
طبل التجفيف (مم) | 6000 × 1500 | 7500 × 1600 | 7500 × 1800 | 8500 × 2000 | 9500 × 2200 | 11000 × 2700 | |
صناديق تخزين الركام الساخن (م3) | 12 | 22 | 36 | 53 | 53 | 70 | |
مستشعر الوزن (كجم) | المجاميع الساخنة | 1000 | 1200 | 1750 | 2250 | 3000 | 4000 |
حشو | 100 | 250 | 250 | 250 | 400 | 600 | |
القار | 100 | 200 | 200 | 200 | 400 | 600 | |
سعة الخلاط (كجم) | 1500 | 1500 | 2250 | 3500 | 4250 | 5500 | |
منطقة تصفية مجمع الغبار في الأكياس (م2) | 400 | 473 | 489 | 674 | 830 | 1132 | |
صومعة الحشو (م3) | 30 | 30 | 30 | 30 | 52 | 75 |
مزايا
تتميز محطة خلط الأسفلت بالحاويات بميزة الكفاءة العالية والقدرة العالية. إن محطة خلط الأسفلت بالحاويات من سلسلة CFB تلغي الحاجة إلى التعبئة والتغليف، مما يسمح بسهولة النقل، ويضمن الراحة والسرعة.
خالٍ من كريم الأساس
تصميم الحاوية، المبنى الرئيسي لمصنع خلط الحاويات من سلسلة CFB بدون أساس، التركيب والتفكيك السريع
شهادة جمعية تصنيف BV
معتمد من قبل جمعية تصنيف BV، مما يضمن السلامة والموثوقية
تكنولوجيا الفحص الألمانية
تتميز تقنية فحص الاهتزاز التي يعود تاريخها إلى 110 سنوات من ألمانيا بفحص فعال، وانخفاض استهلاك الطاقة، والمتانة
انبعاث الغبار أقل من 20 ملجم/نيوتن متر مكعب
مجمع الغبار ثنائي المرحلة، انبعاث الغبار في العادم أقل من 20 ملجم/نيوتن متر مكعب، صديق للبيئة
جهاز تعشيق الأمان
يوفر الدرج المدمج وجهاز قفل الأمان حماية ممتازة للسلامة الشخصية لمشغلي الصيانة
قيمة إعادة بيع عالية
تقلل المكونات ذات العلامات التجارية المشهورة عالميًا داخل الحاوية من التآكل وتضمن عمر خدمة طويل، وتحافظ على قيمة إعادة بيع عالية

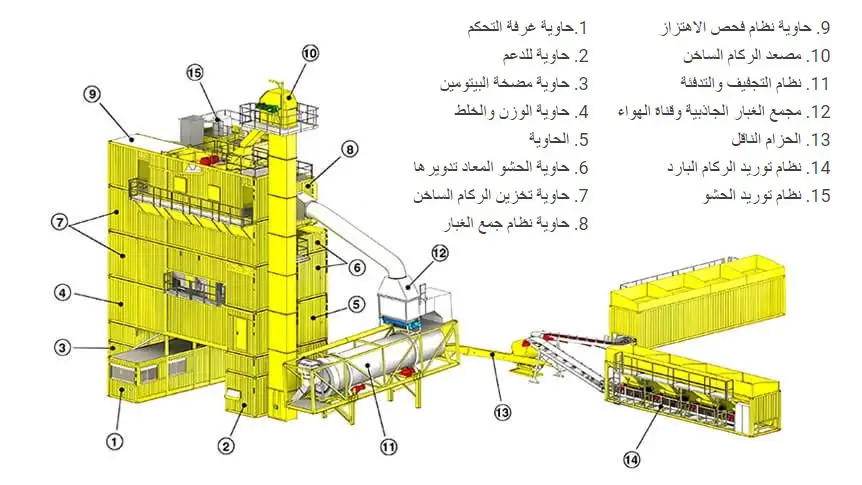

مكونات مصنع خلط الأسفلت المحتوي
1. نظام تغذية الركام البارد
① يتم التحكم فيه بواسطة محول التردد، مما يسمح بتعديل السرعة المتغيرة بدون خطوات لتعزيز الكفاءة وتقليل استهلاك الطاقة؛
② مجهزة بحزام جانبي لمنع الانسكاب الكلي؛
③ يتميز بجهاز مقاوم للرطوبة لصندوق الرمل وهزازات جدار الصندوق لضمان عملية تفريغ سلس للمواد ومنع انسداد الصندوق؛
④ يمكن تعديل مخرجات كل حزام تغذية بشكل فردي وتلقائي، مما يضمن تجميع دقيق للركام البارد؛
⑤ يتم استخدام إنذارات النقص الكلي التلقائية لتعزيز الكفاءة؛
⑥ مفتاح سحب إيقاف الطوارئ لمنع المزيد من الضرر.
2. نظام التجفيف
① التصميم الأصلي الحاصل على براءة اختراع مستورد، تسخين تقسيم المناطق للحصول على كفاءة تسخين عالية؛
② مجهزة بجهاز تشحيم تلقائي لتقليل تكاليف العمالة؛
③ حلقات الركوب مصنوعة من مواد شديدة المقاومة للتآكل من أجل عمر خدمة أطول؛
④ عزل الصوف الصخري مجهز لمنع فقدان الحرارة.
3. نظام رفع الركام
① سلسلة الأسطوانة المزدوجة مصنوعة من مادة مقاومة للاهتراء، قوية ومتينة؛
② تأتي القواديس بحافة مقاومة للتآكل؛
③ يأتي المدخل والمخرج بجهاز خاص مقاوم للتآكل؛
④ يتم تشغيلها بواسطة محرك تروس مزود بفرامل، وأكثر موثوقية ودقة؛
⑤ جهاز مضاد للعكس يضمن التشغيل السلس.
⑥ تصميم محكم الغلق مع إحكام الهواء بشكل مثالي، وعدم تسرب الغبار؛
⑦ فتحة التفتيش وجهاز الضبط في الأسفل، سهل التركيب والصيانة.
4. نظام الاهتزاز والغربلة
① تكنولوجيا الشاشة الاهتزازية الناشئة في ألمانيا ولها تاريخ يمتد إلى 110 سنوات؛
② يتم تشغيلها بواسطة محركين للاهتزاز، مما يمنع الرنين، مع سعة وتردد قابلين للتعديل؛
③ مجهزة بألواح غربلة عالية المقاومة للتآكل لمنع خلط الركام؛
④ مجرى تغذية مصمم خصيصًا، مقاوم للاهتراء، وقليل من الضوضاء؛
⑤ الشبكات السلكية مصنوعة من الفولاذ الزنبركي الخاص مع خاصية مقاومة التآكل.
5. نظام تخزين الركام المؤقت الساخن
① مجهزة بأجهزة استشعار ذات مستوى مستمر سعوية لضمان قياس عالي الدقة؛
② يتضمن طبقة عازلة من الصوف الصخري بسمك 100 مم لمنع فقدان الحرارة؛
③ مجهزة بقادوس تجاوز.
6. نظام الوزن والخلط
① تم تجهيز كل نظام بجهاز استشعار للوزن لتحقيق قياس دقيق، وضمان التناسب الدقيق؛
② يؤدي الخلط ثلاثي الأبعاد، مع تقليب الركام عموديًا، إلى خلط أكثر اتساقًا؛
③ تساهم المواد المقاومة للتآكل ذات التركيبة السويسرية وإجراءات الحماية المتعددة في عمر خدمة طويل؛
④ خلاط التكنولوجيا الأوروبية، نظام خلط فعال يقلل من استهلاك الطاقة؛
⑤ يستخدم محرك القيادة نظام تشحيم أوتوماتيكي، بدون صيانة.
7. نظام تخزين المنتجات النهائية
① صندوق تخزين المنتجات النهائية من النوع السفلي مناسب للتفريغ والنقل؛
② تم تجهيز جهاز العزل لضمان جودة الأسفلت.

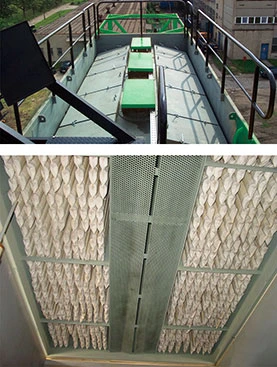

8. نظام جمع الغبار
① اعتماد نظام تجميع الغبار على مرحلتين: المرحلة الأولى تستخدم مجمع الغبار بالجاذبية والمرحلة الثانية تستخدم مجمع الغبار في كيس الهواء العكسي، مما يضمن كفاءة عالية في جمع الغبار؛
② يقع نظام جمع الغبار في الجزء العلوي من برج الخلط، مما يوفر مساحة الأرض؛
③ يحقق نظام تجميع الغبار ذو المرحلتين انبعاث غبار يبلغ ≥20 mg/Nm³، وهو أقل من متوسط انبعاث الغبار للمنشأة الصناعية الدولية البالغ 30 mg/Nm³؛
④ مجهزة بحاوية تخزين حشو معاد تدويرها لتقليل التلوث.
9. نظام التحكم
① غرفة التحكم في الحاوية عازلة للصوت والحرارة، مما يوفر بيئة مريحة؛
② نظام التحكم المتقدم يضمن التشغيل الدقيق والسريع.
③ المكونات الكهربائية، بما في ذلك خزائن المفاتيح، وقواطع الدائرة، وPLC، والكابلات، والأزرار، وما إلى ذلك، كلها من علامات تجارية معروفة، مما يضمن السلامة والموثوقية؛
④ يمكنك التبديل بسهولة بين الأوضاع التلقائية وشبه الأوتوماتيكية واليدوية في أي وقت، مما يوفر عملية بسيطة وسهلة الاستخدام.
